E-Paper - 帶 MicroSD 卡的 7.5 英寸電子書

材料準備

  • AmebaPro2 [ AMB82 MINI ] x1
  • Waveshare E-Paper [7.5-inch E-Ink display HAT] x1
  • 按鈕 x1
  • MicroSD 卡 x1
  • 330歐姆電阻 x1

介紹

在範例中,我們將 Ameba Pro2 連接到 Waveshare 7.5 英寸電子紙模塊來當成電子書。 7.5 英寸活動區域包含 800 x 480 像素,並具有 1 位元白/黑全顯示能力。 每個面板提供一個包含緩衝閘、Interface通信接口、時序控制電路、石英震盪器等的集成電路。 有關此電子紙模塊的更多信息,您可以參考 [7.5inch-e-paper-specification] (https://www.waveshare.com/w/upload/6/60/7.5inch_e-Paper_V2_Specification.pdf)。

流程

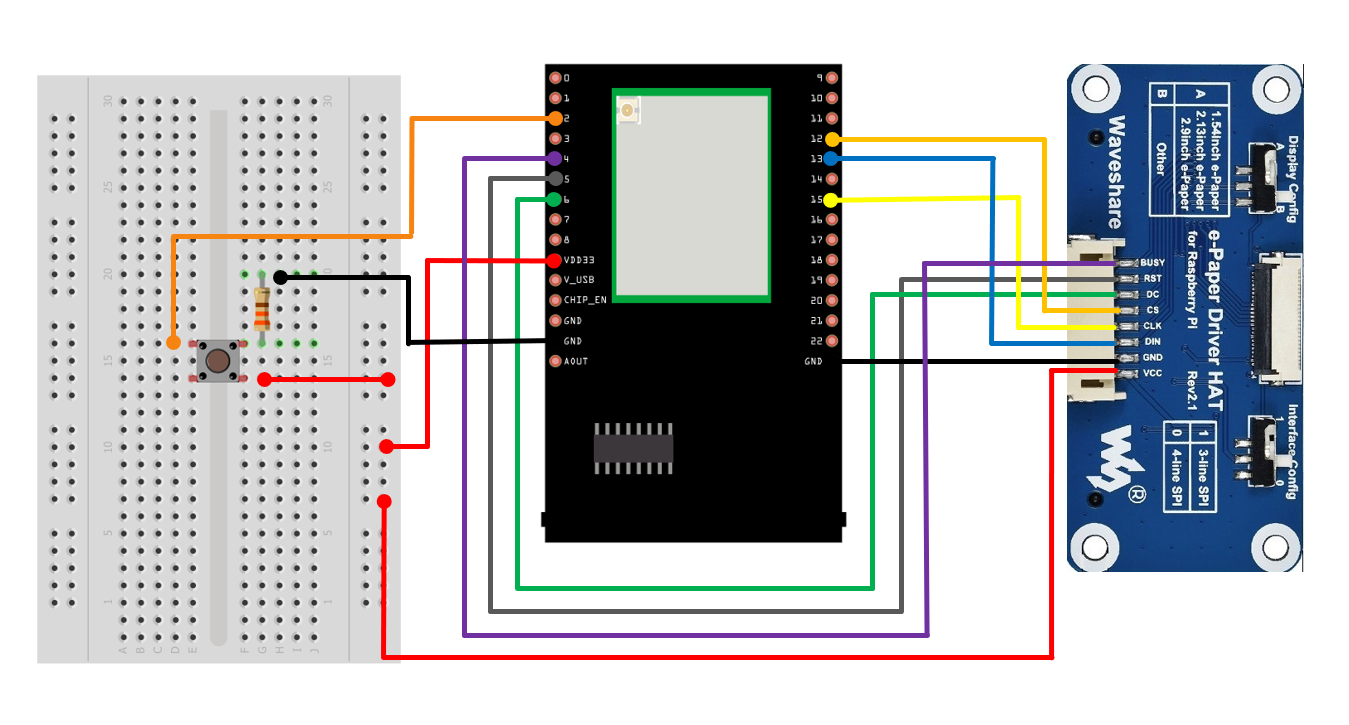

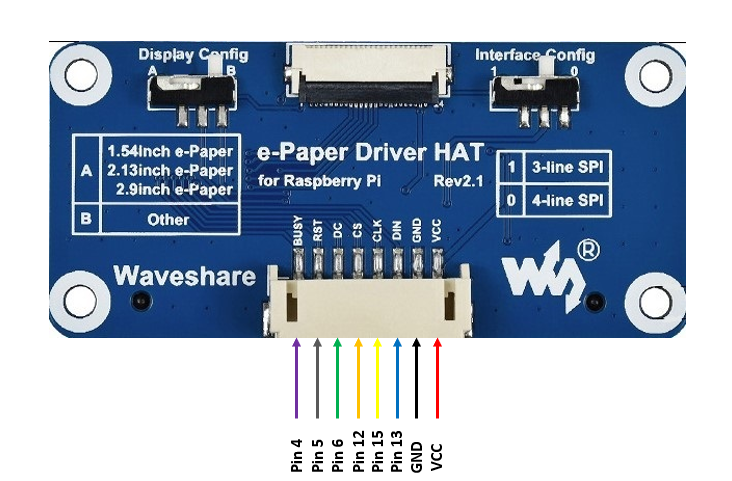

AMB82 MINI 接線圖:

請注意,Display Config 應設置為 B,Interface Config 應設置為 0。

1

1

https://github.com/ambiot/ambpro2_arduino/tree/dev/Arduino_zip_libraries 下載 Eink 庫 AmebaEink.zip。
然後通過“Sketch”->“Include Library”->“Add .ZIP Library…”來安裝 AmebaEink.zip。

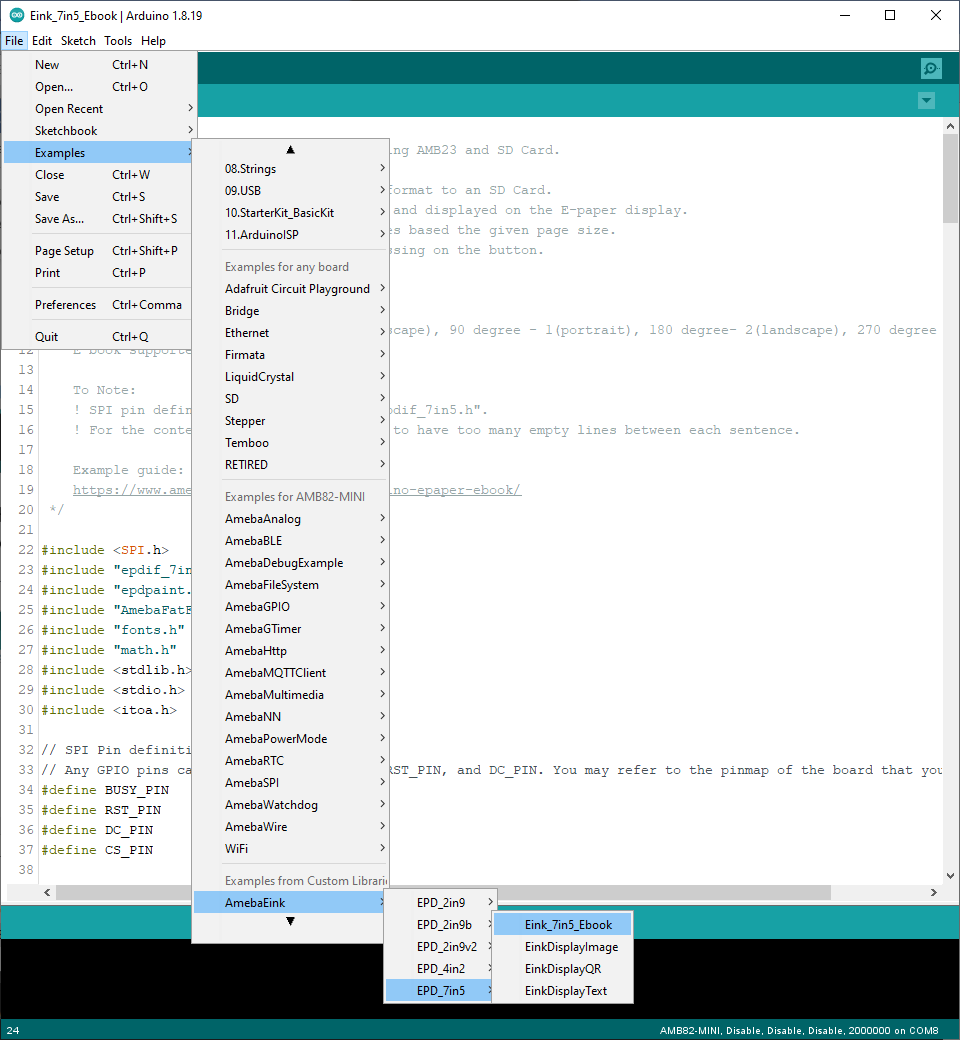

AmebaEink.zip 安裝完成後,選擇“File”->“Examples”->“AmebaEink”->“EPD_7in5”->“Eink_7in5_Ebook”,打開“Eink_7in5_Ebook”範例。

1

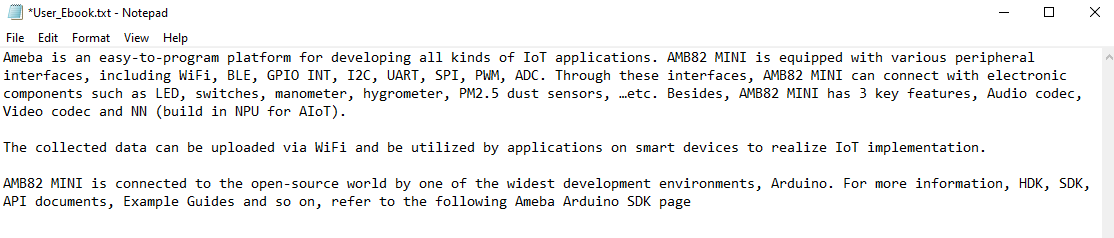

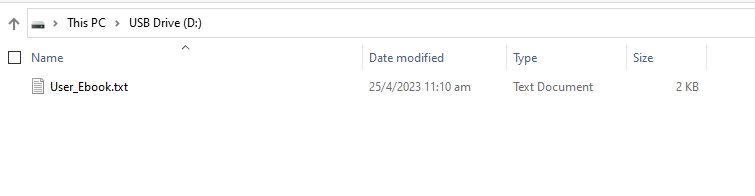

接下來,將 MicroSD 卡插入電腦並創建一個名為“User_Ebook.txt”的文件。 然後將您要顯示的內容保存在文件中(注意:只包含文字)。 下面顯示的“User_Ebook.txt”的內容僅用於說明用途。

1

1

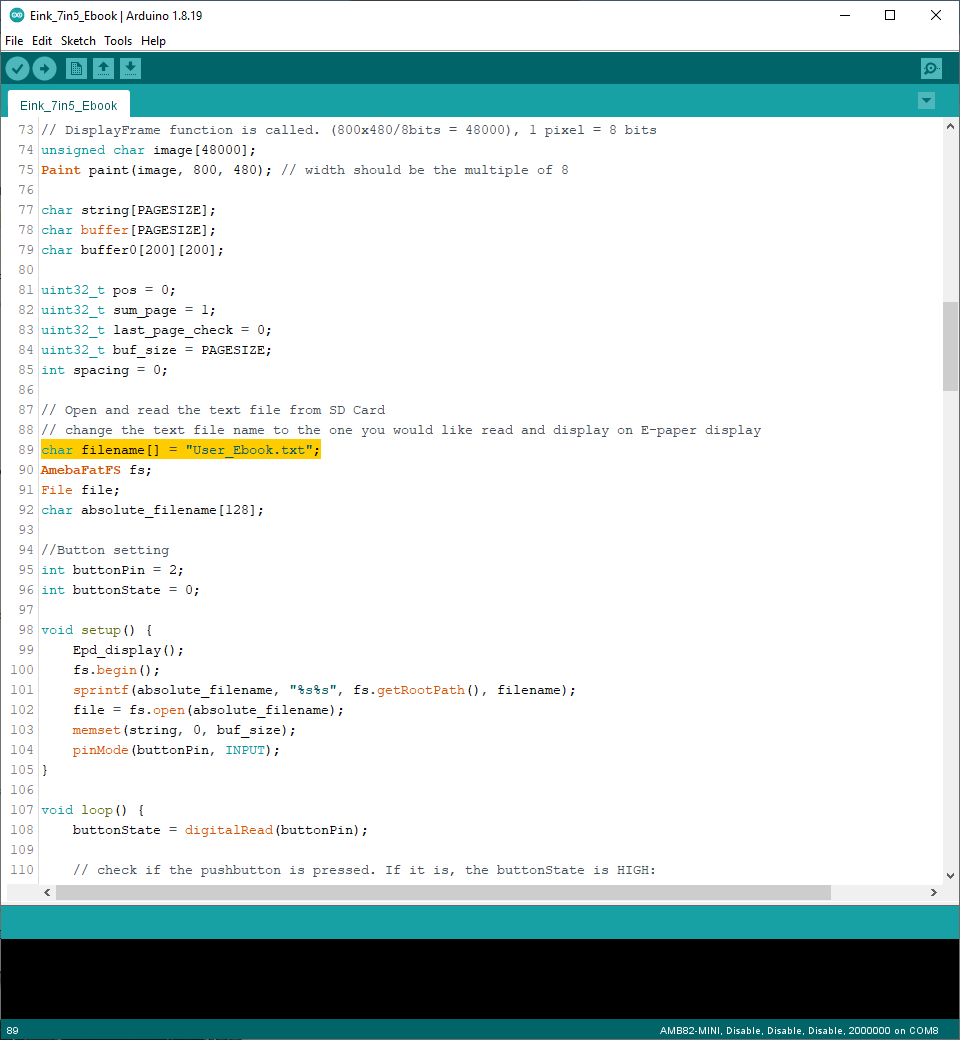

或者,如果您想要更改文件名,可以修改標記的程式碼片段成新文件名。

1

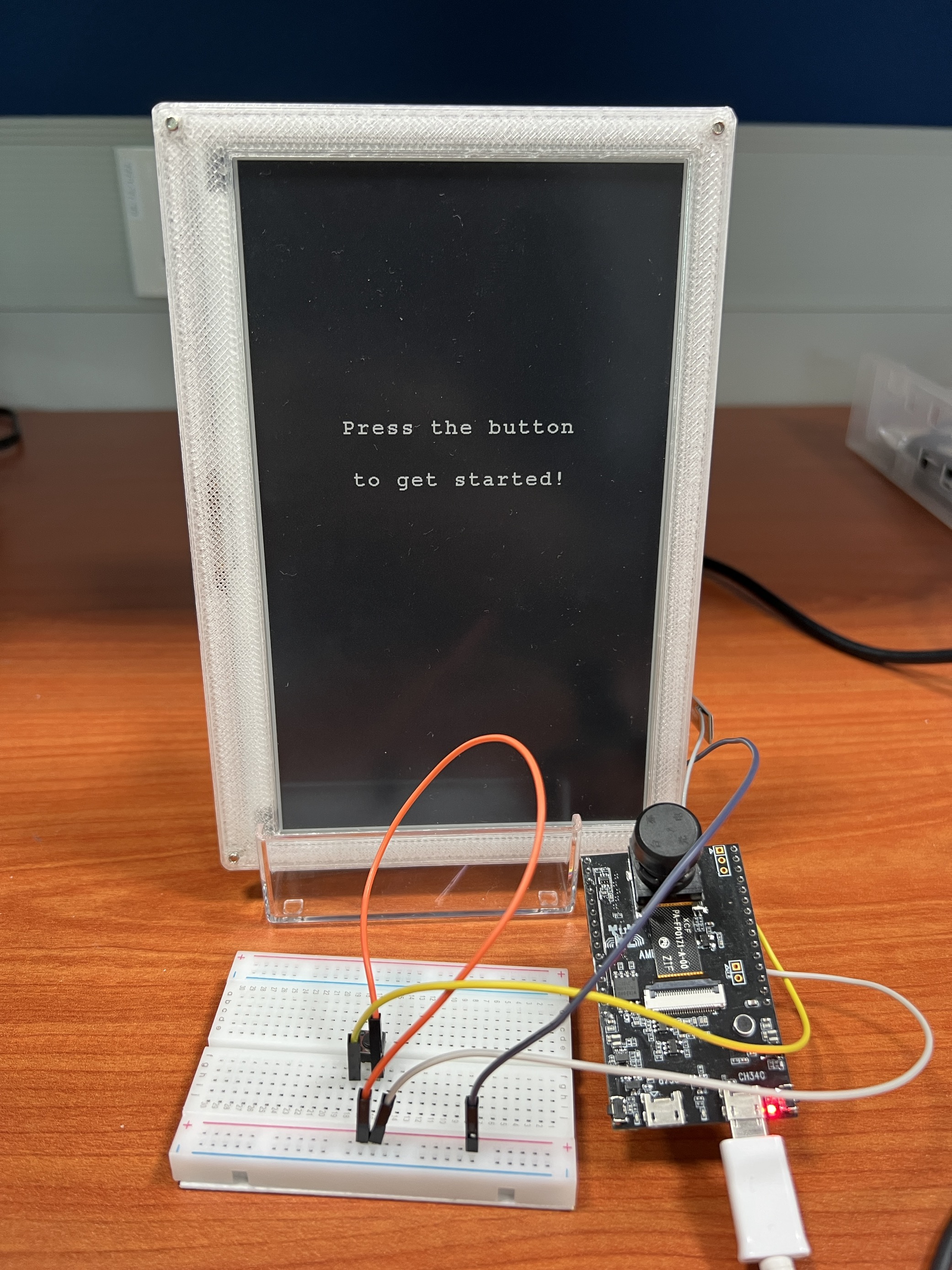

創建文件後,將 MicroSD 卡插入 AMB82 MINI 上的板載 SD 讀卡器。 上傳程式碼並在上傳完成後按重置按鈕。 按下重置按鈕時,電子紙顯示屏將刷新並顯示封面。

1

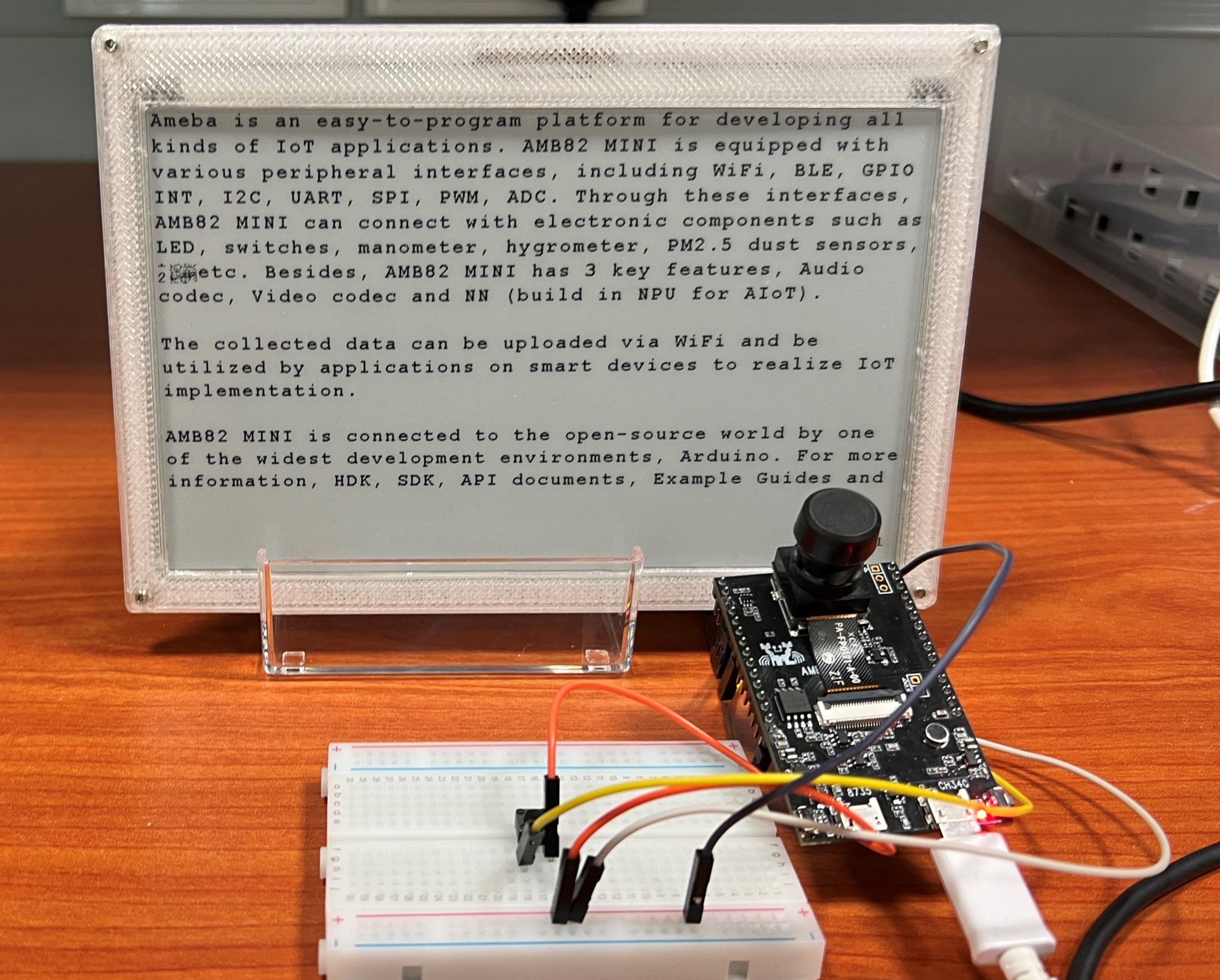

按下該按鈕,將讀取保存在 MicroSD 卡中的所選文件中的內容並顯示在電子紙顯示屏上。 內容將拆分成多頁面。
要進入下一頁,請再次按下該按鈕。 隨著頁面的變化,頁碼將顯示在右下角。 按下按鈕後,根據您的方向選擇,您將在縱向或橫向模式下看到以下內容:

1

1

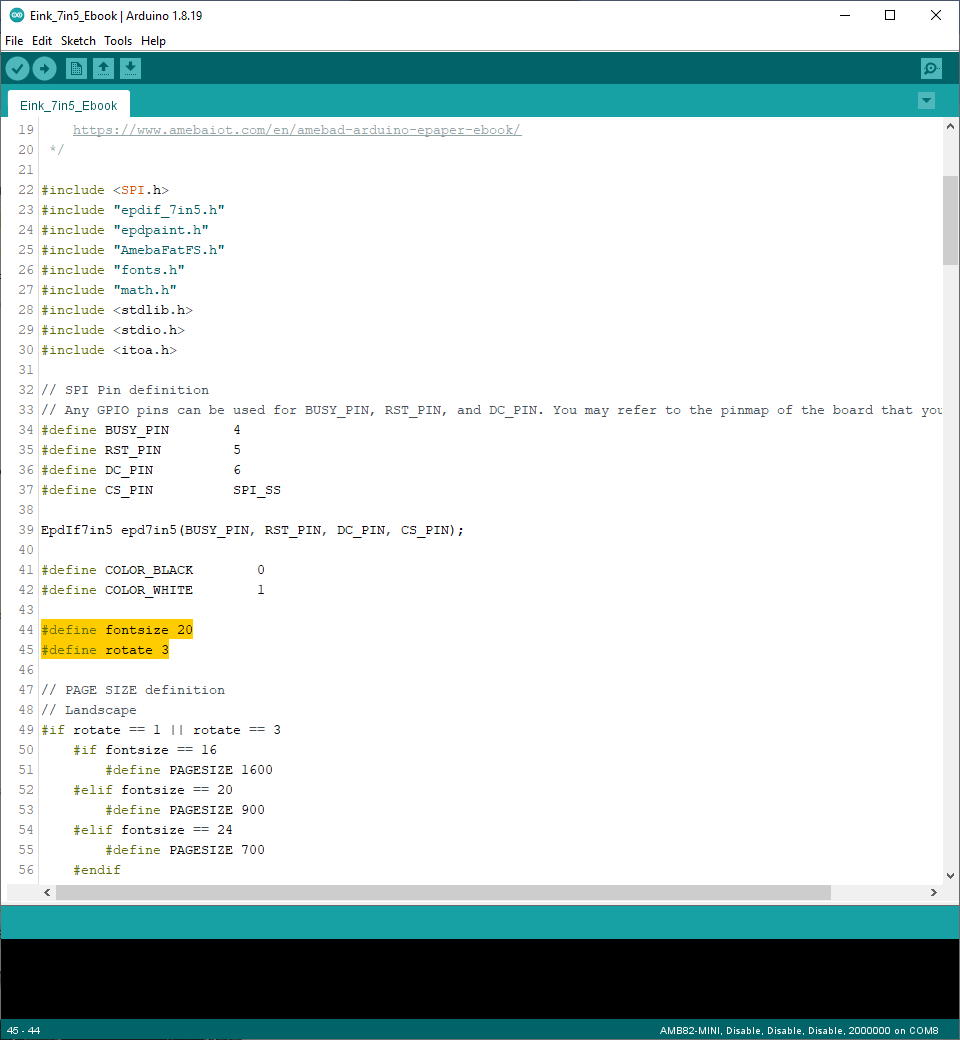

可以修改標記的程式碼片段以更改顯示的字體大小或方向。

支援的文字大小: 16, 20, 24
支援的方向: 0 度 – 0 (橫式螢幕), 90 度 – 1 (直式螢幕), 180 度- 2 (橫式螢幕), 270 度 – 3 (直式螢幕)

1

程式碼說明

[1] 我們使用 waveshare 7.5英寸電子紙顯示模塊/ 800×480解析度驅動讓電子紙成功顯示:
https://github.com/waveshare/e-Paper/tree/master/Arduino/epd7in5_V2
