USB - HID 滑鼠

材料準備

• AmebaD [ AMB23 / AMB21 / AMB22 ] x 1
• USB主機設備 x 1

範例

介紹

在此範例中,RTL8722 開發板模擬使用 USB 連接的 HID 滑鼠。

步驟

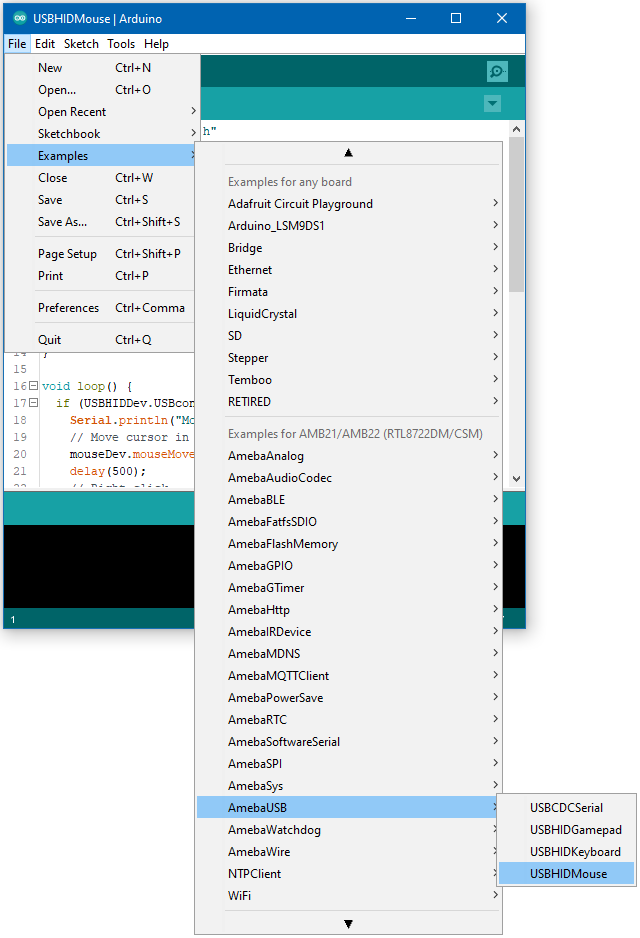

打開範例, “Files” -> “Examples” -> “AmebaUSB” -> “USBHIDMouse”。

上傳代碼並在上傳完成後按重置按鈕。
將開發板上的 USB OTG 端口連接到主機設備。 有關連接說明,請參閱 USB CDC 串行端口的範例介紹。
該開發板已準備好將滑鼠輸入發送到主機設備。 將引腳 8 連接到 3.3V 開始發送輸入,連接到 GND 來停止。
您應該會看到滑鼠游標在正方形中圍繞四個點移動,執行左右單擊以及上下滾動

程式碼說明

如何解釋滑鼠輸入取決於主機系統。 某些系統(例如行動作業系統)可能不支持所有滑鼠按鈕輸入功能。
