Ameba Arduino: [RTL8722CSM/RTL8722DM] Audio Codec – 輸出正弦波

準備材料

  • Ameba D [RTL8722 CSM/DM] x 1
  • 3.5mm TRS/TRRS 轉接器 x 1 (e.g., Adafruit 2791 / Sparkfun 11570)

範例

Procedure

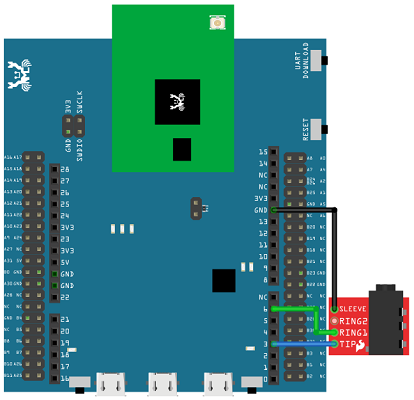

如下圖所示,將3.5mm連接器連接到RTL8722開發板上。

1

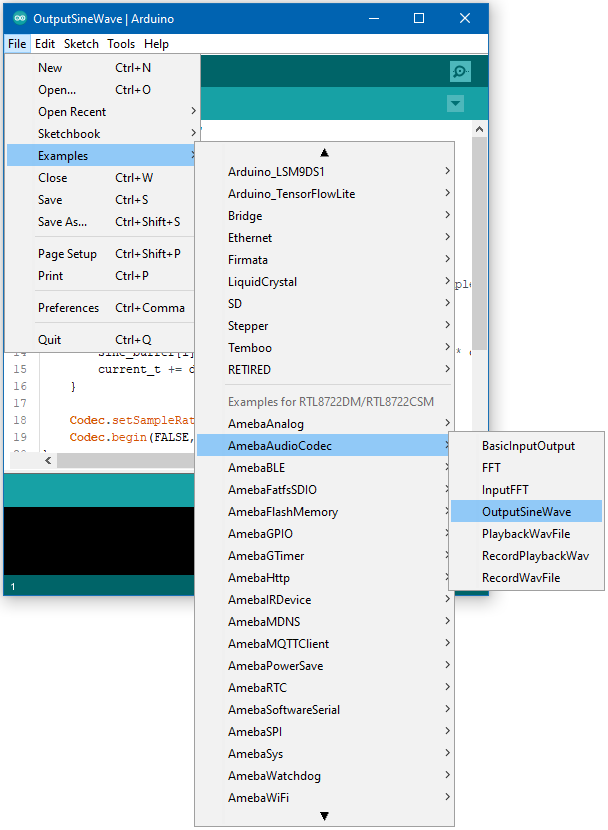

打開範例,”Files” -> “Examples” -> “AmebaAudioCodec” -> “OutputSineWave”.

1

上傳代碼並在上傳完成後按Ameba上的重置按鈕。
將一對有線耳機連接到3.5毫米音頻插孔,您將聽到產生的單正弦音調。
