UART - PM2.5 空氣懸浮粒子讀數

材料準備

範例說明

介紹

PMS3003 或PMS5003 是一款空氣懸浮粒子感測器,使用激光散射原理,能夠得到空氣中0.3 ~ 10微米懸浮顆粒物濃度。測出來的數據,會經由UART輸出。

它可以讀出PM 1.0, PM 2.5, PM 10 粒子的數據。以PM2.5為例子, 表示每立方公尺的空氣中直徑小於2.5 um的懸浮例子密度。

流程

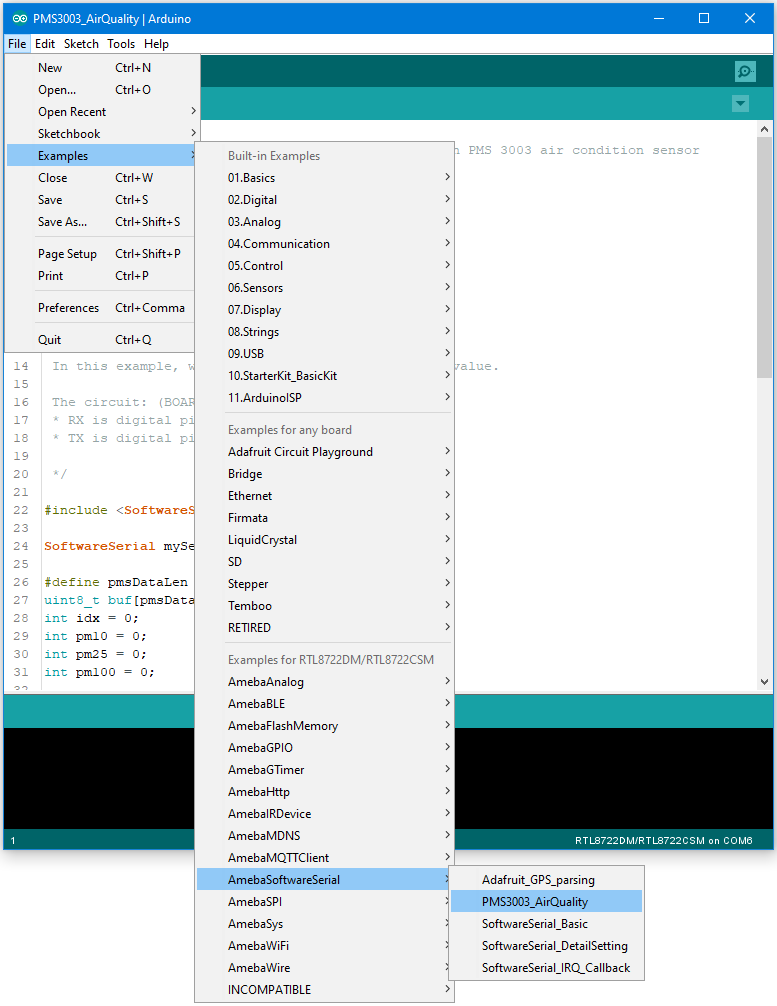

這個範例在 “File” -> “Examples” -> “AmebaSoftwareSerial” -> “PMS3003_AirQuality”

5-2-1

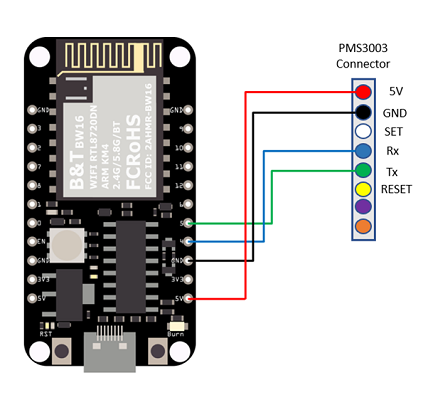

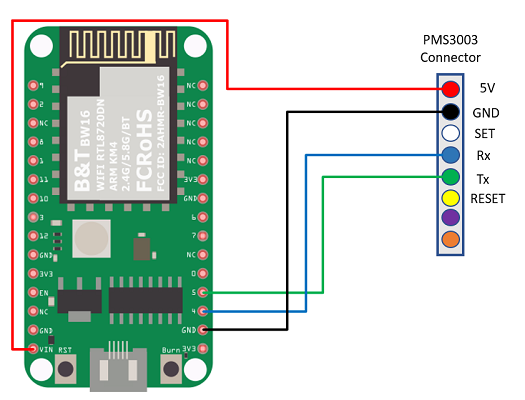

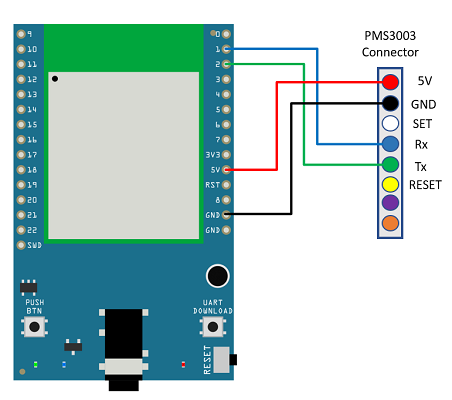

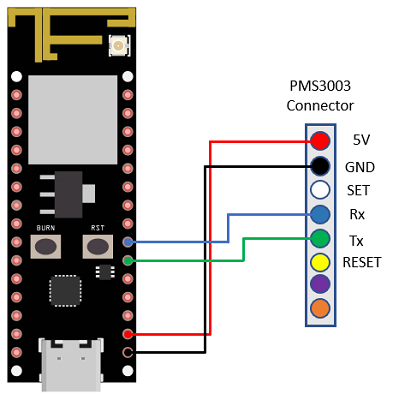

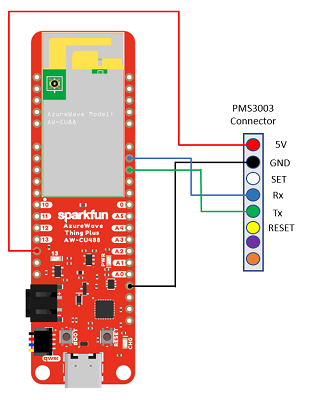

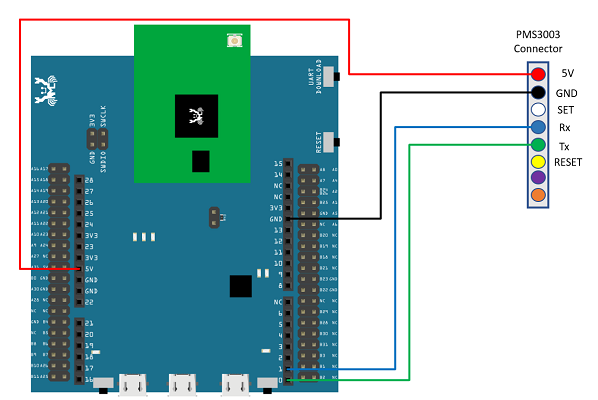

接線的部份,PMS3003一共有8根pin:

5-2-2

它的VCC需要接到5V的電源, 但內部IC的工作電壓是3.3V, 所以Reset, TX, RX, Set的工作電壓都是3.3V, Set這根pin如果對它pull high, 可以讓PMS3003處於工作模式, 如果對它pull low, 則讓它處於standby mode

Reset的作用是讓PMS3003 reset

TX/RX這兩根pin是UART的pin,PMS3003在工作模式下,會不停地輸出讀到的數據,每筆數據的長度是32 bytes,資料格式可以參考:

https://www.dfrobot.com/wiki/index.php ?title=PM2.5_laser_dust_sensor_SKU:SEN0177

這個例子裡並沒有接Set與Reset這兩根pin

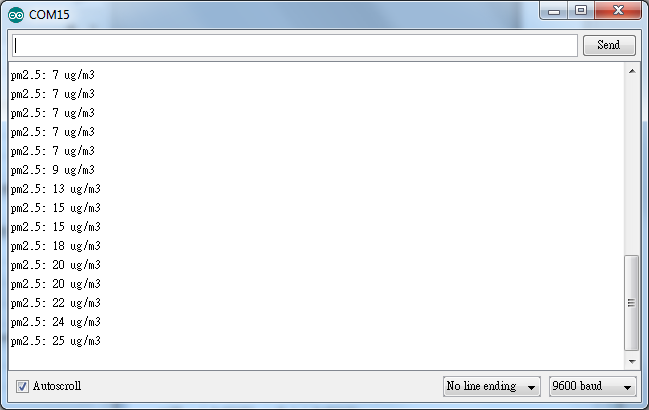

上傳程式碼之後,按下Ameba的Reset按鈕,並且開啟Serial Monitor,就可以看到讀到的PM 2.5數據

5-2-4
