Ameba MicroPython: [RTL8722CSM] [RTL8722DM] SPI - 作爲從設備接收消息

材料準備

  • Ameba RTL8722DM x 1, Arduino UNO x 1

範例說明

SPI是一種快速且强大的通訊協議,並通常在微處理器中被用來接受傳感器的數據或輸出圖像訊號。 在這個示例中將示範ameba如何透過MicroPython以從屬模式接收數據。

在通訊連接建立之前,需要先將以下代碼燒錄到Arduino UNO。

///////////////////////
// SPI Master Write //
///////////////////////

#include <SPI.h>

void setup (void) {
   Serial.begin(115200); //set baud rate to 115200 for usart
   digitalWrite(SS, HIGH); // disable Slave Select
   SPI.begin ();
}

void loop (void) {
   char c;
   digitalWrite(SS, LOW); // enable Slave Select
   // send test string
   for (const char * p = "Hello, world!\r" ; c = *p; p++) {
      SPI.transfer(c);
      Serial.print(c);
   }
   Serial.println();
   digitalWrite(SS, HIGH); // disable Slave Select
   delay(2000);
}

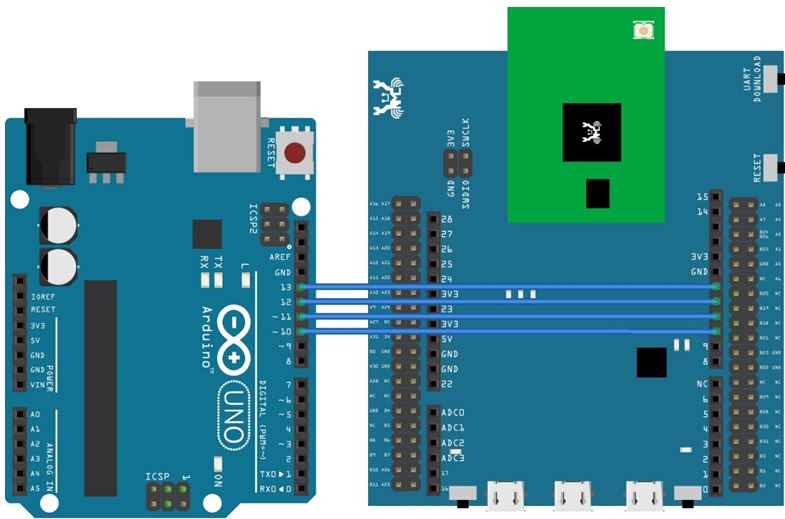

Arduino UNO將以如下圖所示的連接方式和Ameba連接,我們使用第“0”組SPI作爲從機, 並將Arduino UNO當作SPI的主機。

1

然後複製以下代碼並粘貼到REPL的粘貼模式窗口,並等待代碼生效。

from machine import SPI
s1= SPI(0 , mode = SPI.SLAVE)
for i in range(14):
chr(s1.read())
