BLE - UART DHT 功能

材料準備

  • AmebaPro2 [ AMB82 MINI ] x 1
  • DHT11 or DHT22 or DHT21
  • Android / iOS 智能手機

範例說明

介紹

在此範例中,從DHT溫度和濕度傳感器獲得的數據通過BLE UART服務傳輸到手機。 有關使用DHT傳感器和BLE UART服務的詳細說明,請參閱其他範例。

步驟

請注意,如果您使用未安裝在 PCB 上的 DHT 傳感器,則必須添加 10K Ohm 上拉電阻。
如下圖,將DHT傳感器連接到Ameba板上。

AMB82 MINI:

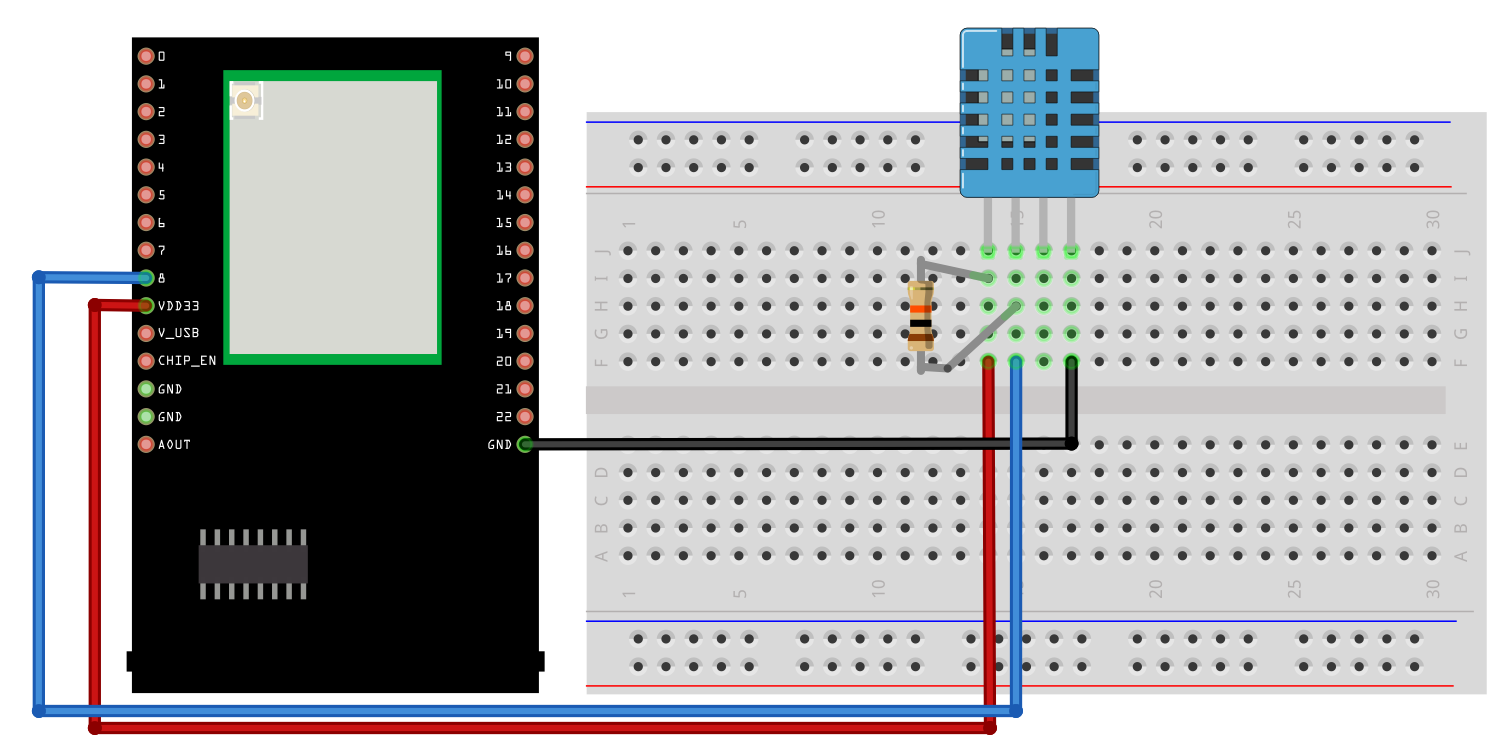

DHT 傳感器未安裝在 PCB 板上

1

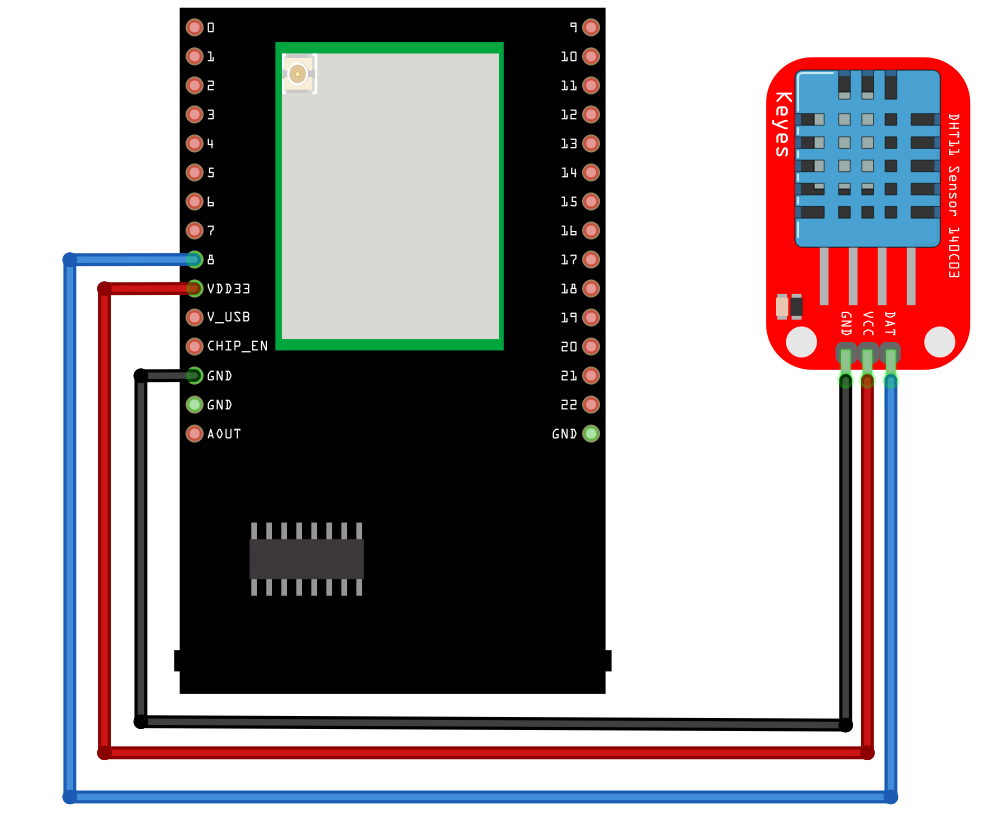

DHT 傳感器安裝在 PCB 板上

1

確保您的手機上已安裝兼容的BLE UART應用程序,該應用程序可在以下位置獲得:

– Google Play Store:
https://play.google.com/store/apps/details?id=com.adafruit.bluefruit.le.connecta>
https://play.google.com/store/apps/details?id=de.kai_morich.serial_bluetooth_terminal

– Apple App Store:
https://apps.apple.com/us/app/bluefruit-connect/id830125974

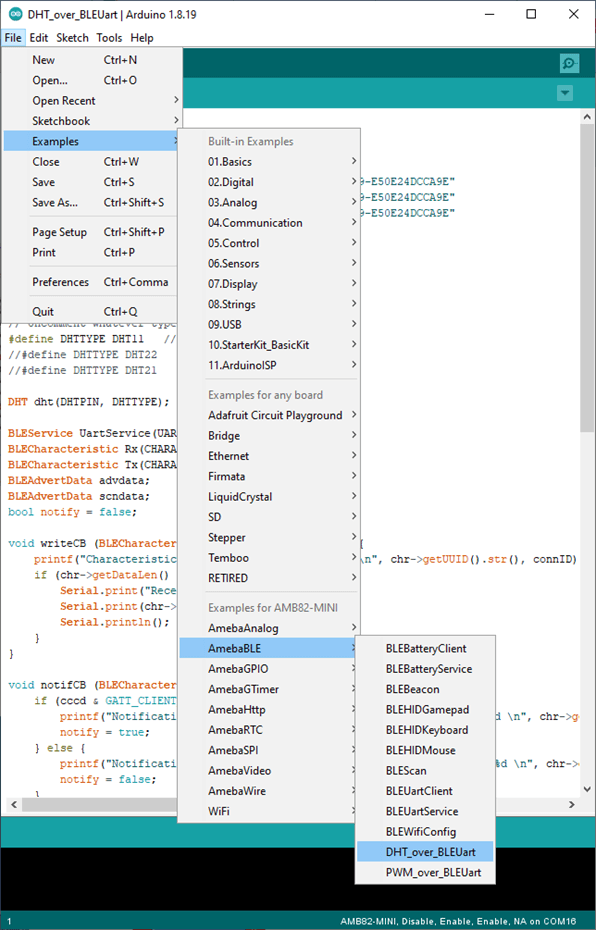

打開範例, “Files” -> “Examples” -> “AmebaBLE” -> “DHT_over_BLEUart”.

1

上傳代碼並在上傳完成後按Ameba上的重置按鈕。

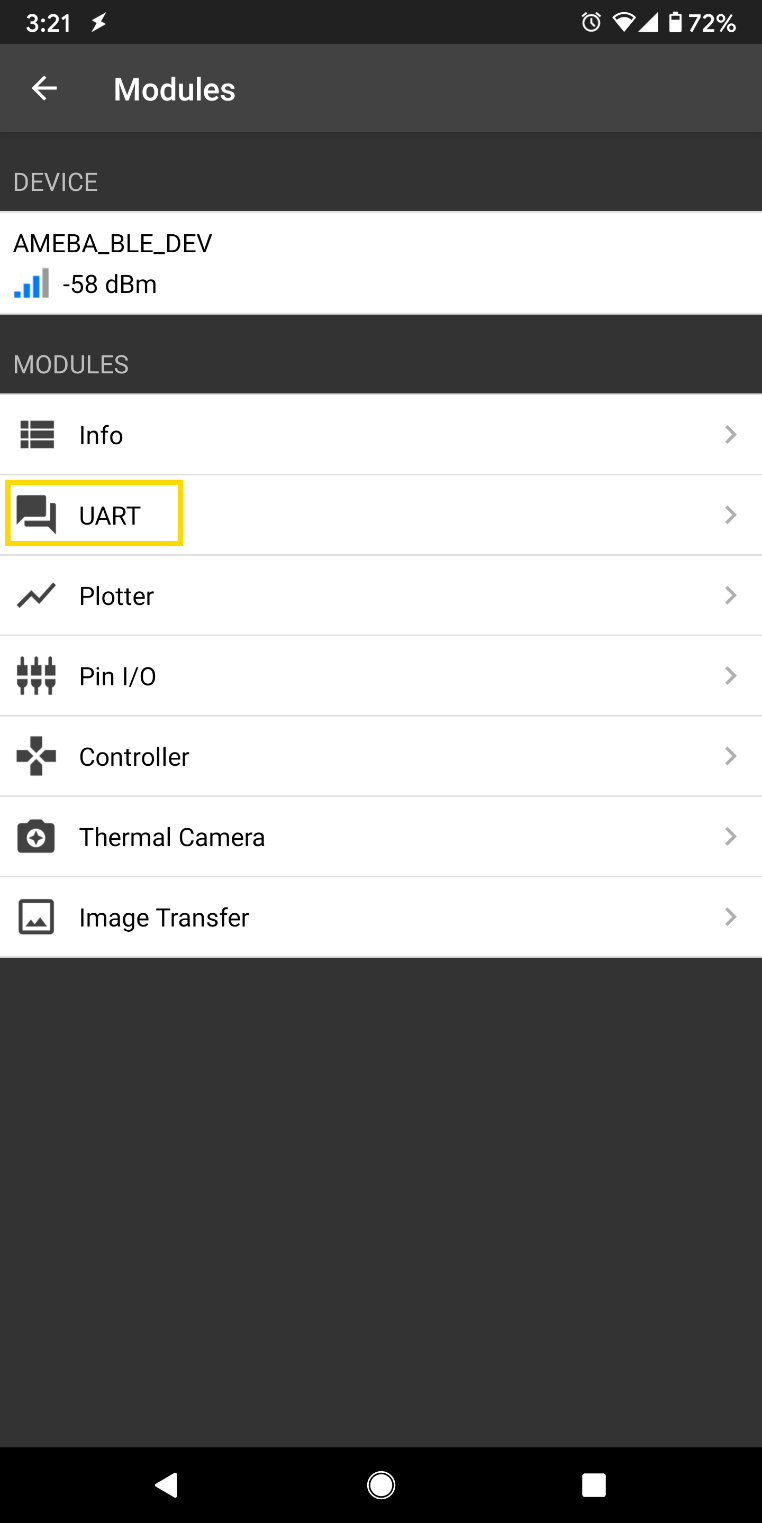

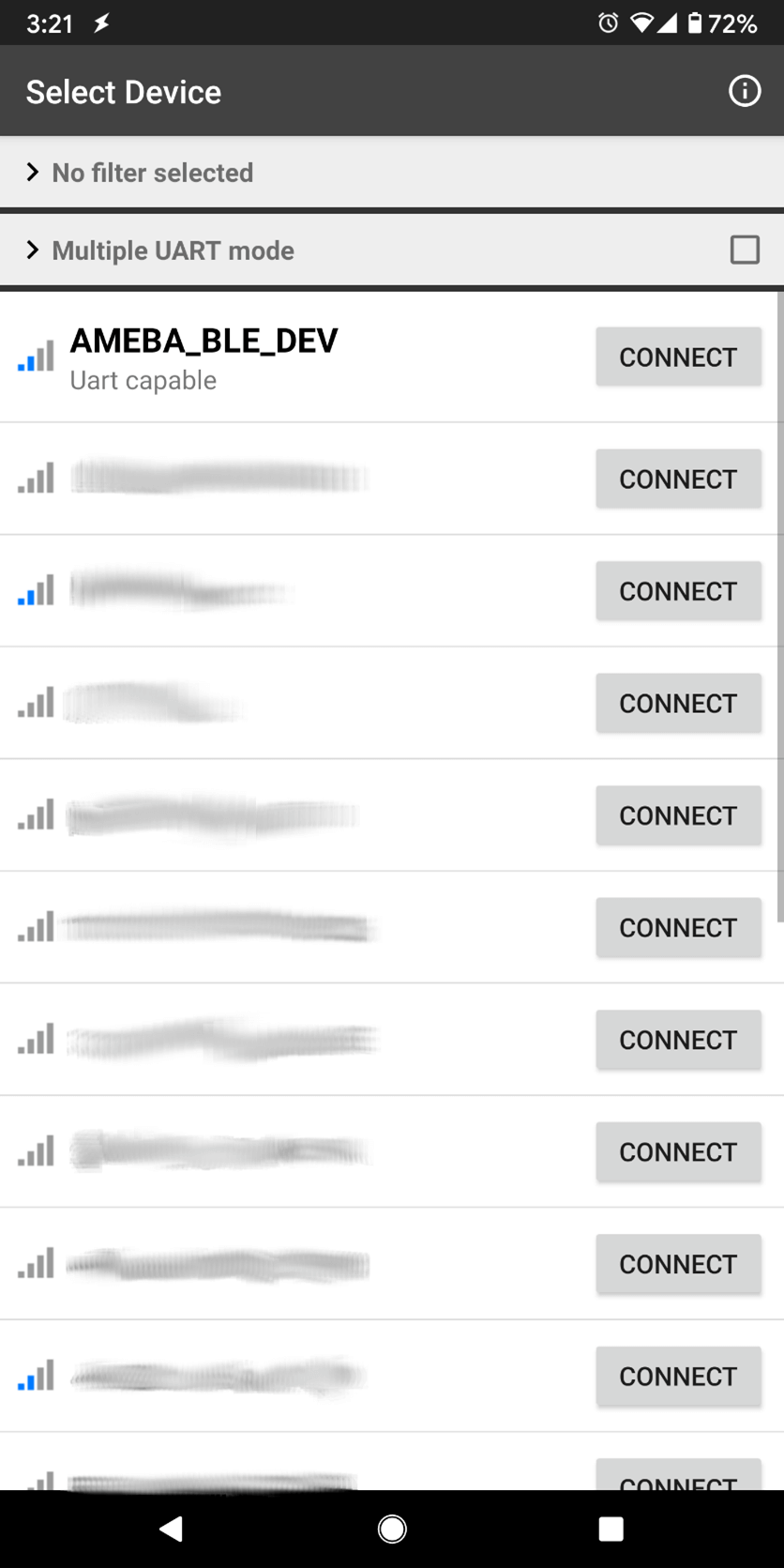

在手機上打開應用程序,掃描並連接到顯示為“AMEBA_BLE_DEV”的Ameba開發板,然後在應用程序中選擇UART功能。

1

1

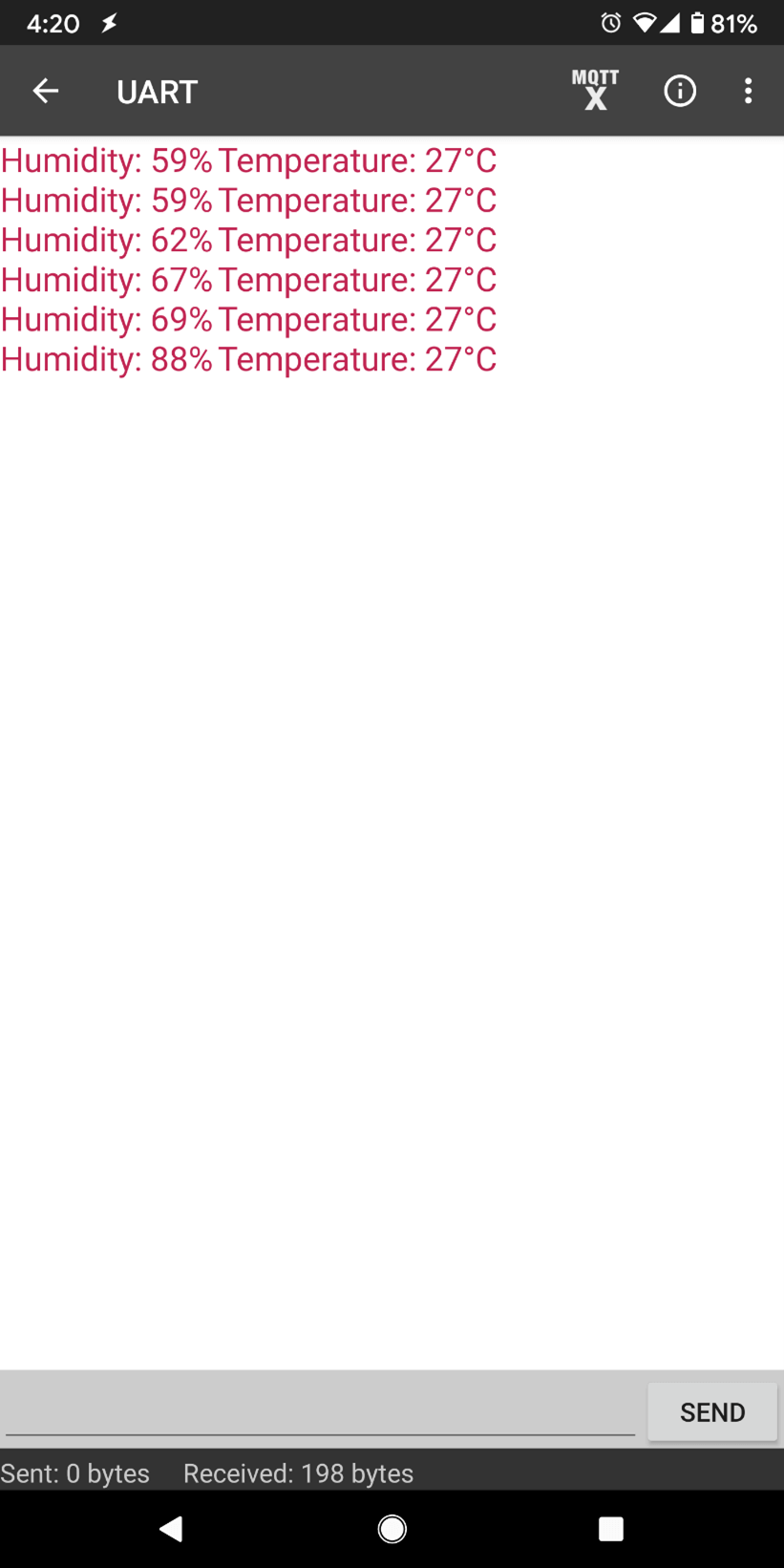

啟動UART功能後,應每5秒鐘收到包含所測溫度和濕度的通知。

1
