Ameba ARDUINO: Getting Started with BW16 type C

介绍

Realtek RTL8720DN 是一款 Wi-Fi 和蓝牙 IC,支持 2.4GHz 和 5GHz 双频 Wi-Fi 通信,以及蓝牙低功耗 (BLE) 5.0。 BW16模组由B&T生产,该模组是以RTL8720DN为主要SoC(System on Chip)的高度集成的Wi-Fi和蓝牙模块,可以看作是典型SBC的Wi-Fi和蓝牙应用的SoC。
BW16 Type C 是与模块集成的开发板。 BW16开发板有2块,BW16和BW6-TypeC。 BW16-TypeC 使用 USB TypeC 连接器,与 BW16 相比具有自动上传电路。

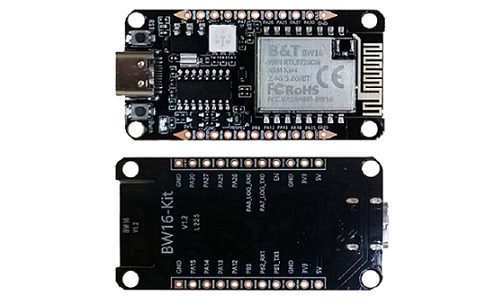

BW16-TypeC 开发板

get-start-1

开发板的尺寸为 50.4*25.4(±0.2) mm。它使用TypeC USB供电,这在很多智能设备中都很常见。

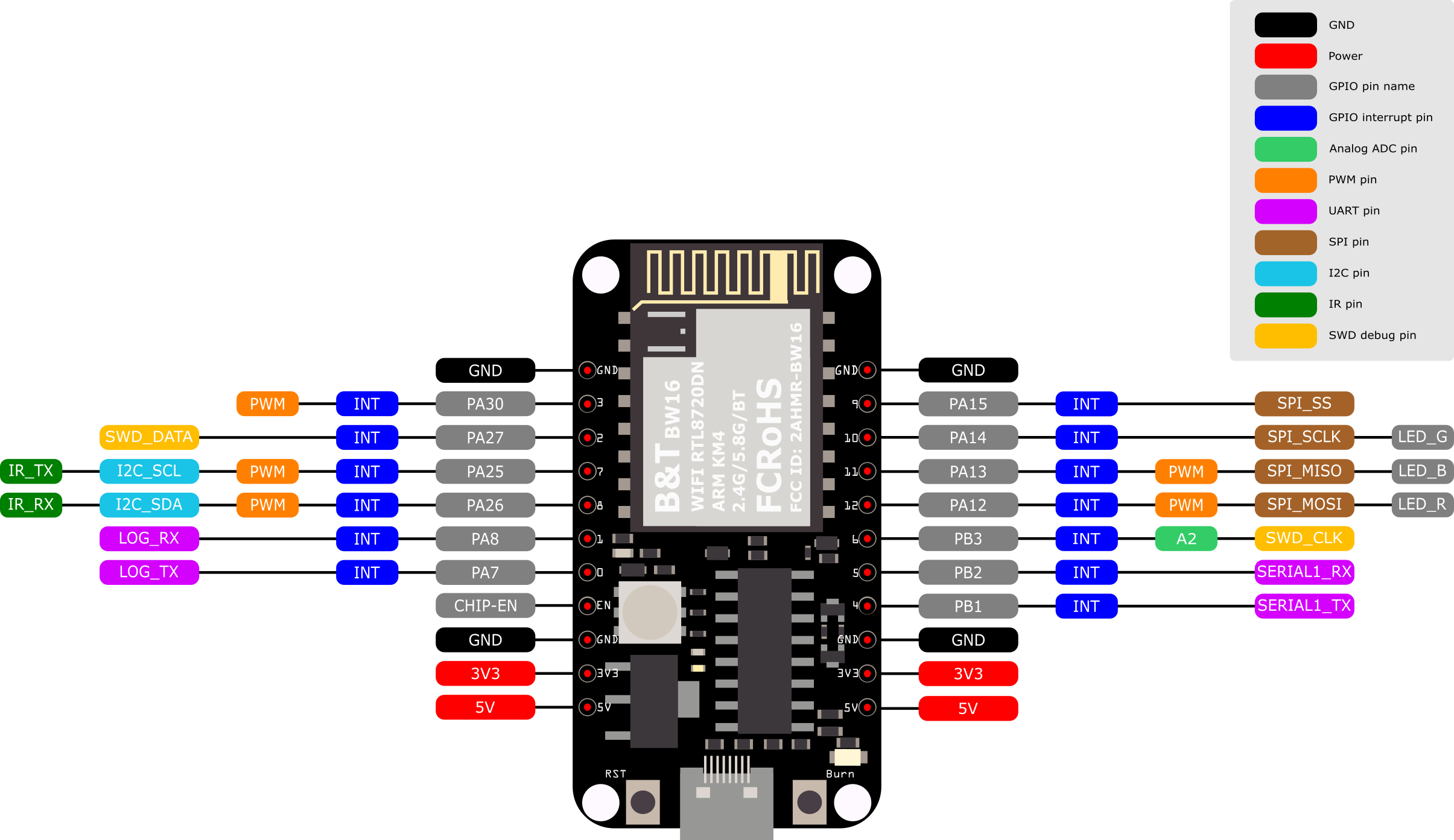

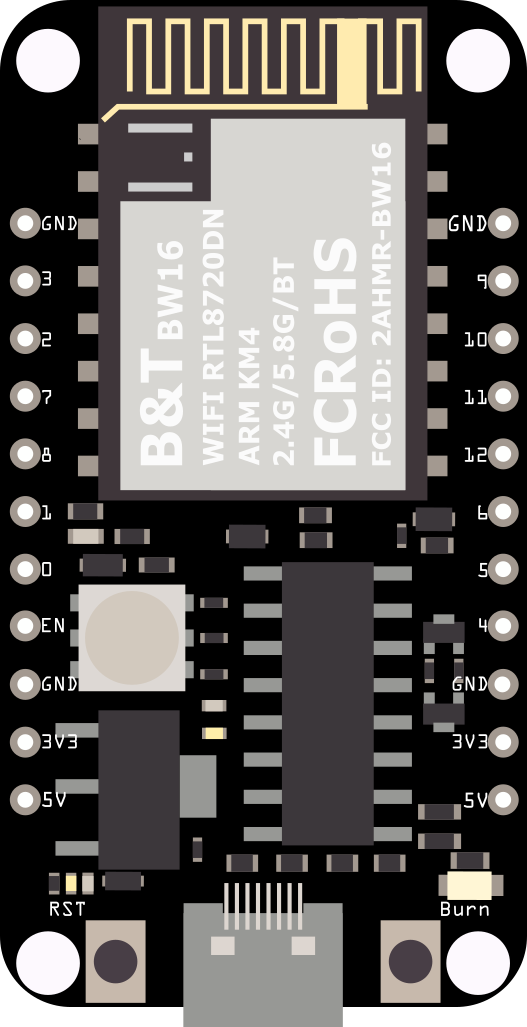

BW16 的引脚图和功能请参考下图和下表。

BW16-TypeC Pinmap

get-start-2

 GPIO pinGPIO INTADCPWMUARTSPII2CIRRGB LEDSWD
0PA7  LOG_TX
1PA8  LOG_RX
2PA27       SWD_DATA
3PA30
4PB1  Serial_TX
5PB2  Serial_RX
6PB3A2      SWD_CLK
7PA25   I2C_SCLIR_TX
8PA26   I2C_SDAIR_RX
9PA15   SPI_SS
10PA14   SPI_SCLK  LED_G
11PA13  SPI_MISO  LED_B
12PA12  SPI_MOSI  LED_R

除了 USB 连接器外,还有 2 个按钮。如上图所示,左侧为“RST”按钮,右侧为“Burn”按钮。有关按钮的功能,请参阅下表。

Button FunctionsButton Process
Reset boardPress then release “RST”
Enter upload modePress and hold “Burn”
Press then release “RST”
Release “Burn”

清除flash或上传固件时,开发板需要上传模式。 BW16-TypeC 有自动上传电路。它不需要手动进入上传模式。

设置开发环境

步骤一、 环境配置

BW16 (RTL8720DN) 开发板目前支持 Windows OS 32 位元或 64 位元、Linux OS (Ubuntu) 和 macOS。为了获得最佳体验,请使用最新版本的作业系统。

步骤二、 设定 Arduino IDE

从 1.6.5 版本开始,Arduino IDE 支持第三方硬件。 Arduino IDE用于在开发板上开发应用程序,以及Arduino基本范例(refer to the basic example link)。
Arduino IDE 可以在 Arduino 网站下载: https://www.arduino.cc/en/Main/Software
安装完成后,打开Arduino IDE。请打开 “File” -> “Preferences”.
并将以下 URL 复制到 “Additional Boards Manager URLs” 栏位: https://github.com/ambiot/ambd_arduino/raw/master/Arduino_package/package_realtek.com_amebad_index.json

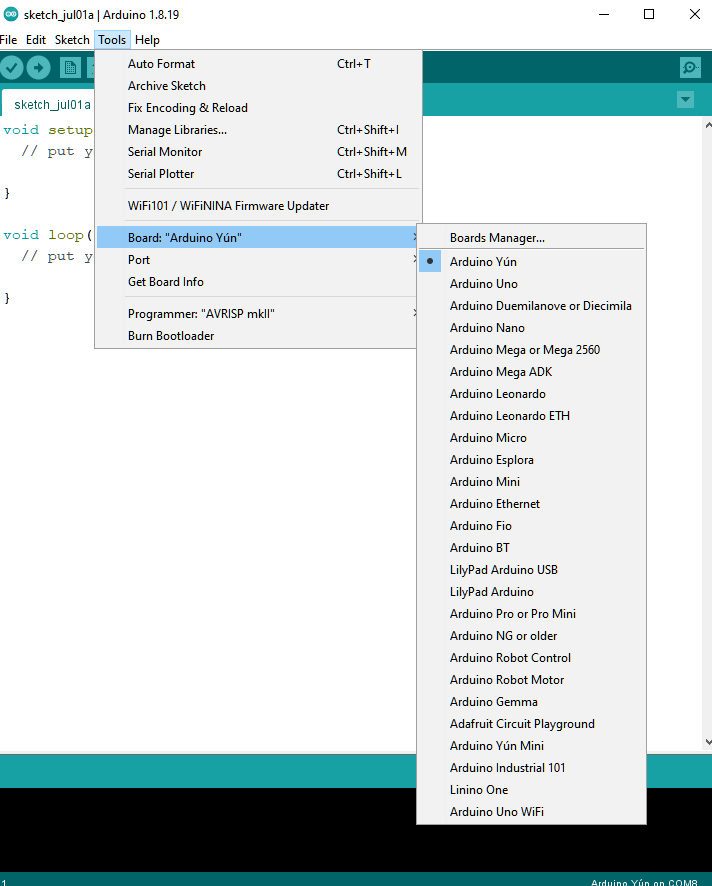

接下来,打开 “Tools” -> “Board” -> “Boards Manager”:

get-start-3

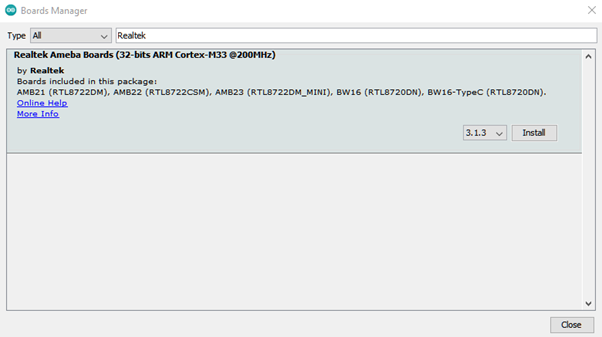

“Boards Manager”大约需要几秒钟来刷新所有硬件文件(如果网络状况不好,可能需要更长的时间)。在列表中找到“Realtek Ameba Boards (32-bits ARM Cortex-M33 @200MHz)”,点击“Install”,Arduino IDE会自动开始下载AmebaD包含BW16所需的文件。

get-start-4

如果您遇到 GitHub 下载问题,请参考以下连结 中的“下载/软体开发套件”。有3个部分。
1. “AmebaD_Arduino_patch1_SDK”,请至少选择 1 个 SDK。目前有 5 个最新发布的 SDK 选项。
2. “AmebaD_Arduino_patch2_Tools”,请根据您的作业系统进行选择。有 Windows、Linux 和 MacOS。
3. “AmebaD_Arduino_Source_Code”,此部分为可选下载,用来参考最新原始码。

下载选择的文件,然后解压(patch1 和patch2 是必须的)。有“Install.doc”/“Install.pdf”供您参考安装步骤。根据您的系统,请运行“Offline_SDK_installation_tool”文件夹中的安装工具。

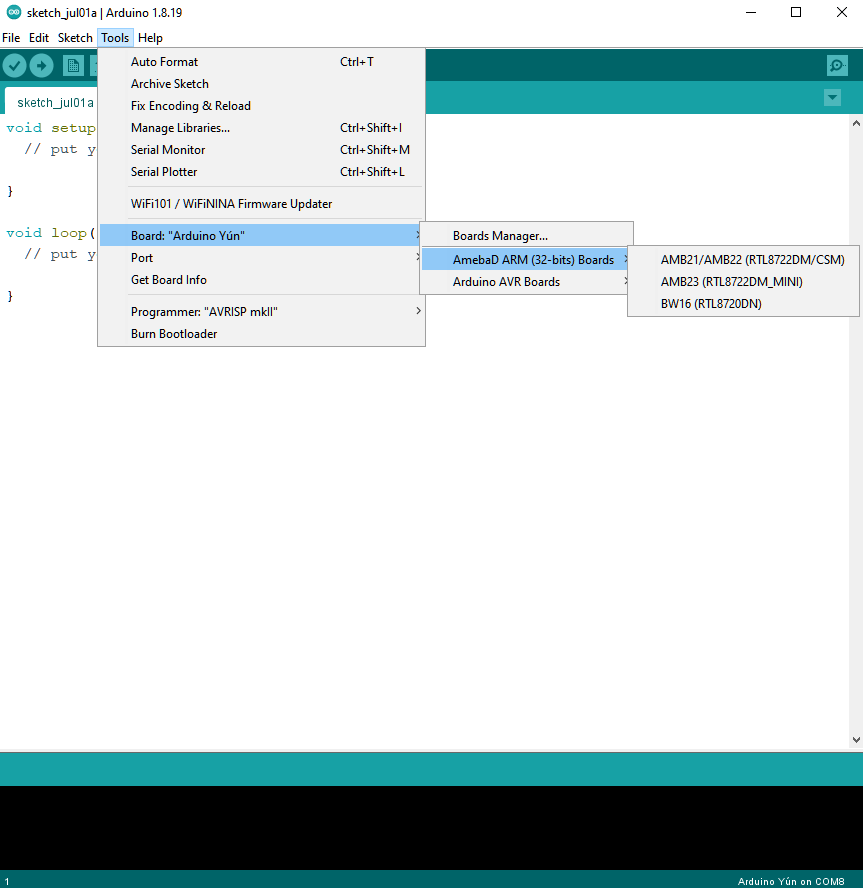

安装运行成功后,您可以打开Arduino IDE并选择 “Tools” -> “Board” -> “Ameba ARM (32-bits) Boards” ->” BW16(RTL8720DN)” 来选择AmebaD作为当前连接的开发板。

get-start-4

步骤三、 安装串行端口

首先,通过 TypeC USB 将开发板连接到电脑:

BW16-TypeC

get-start-4

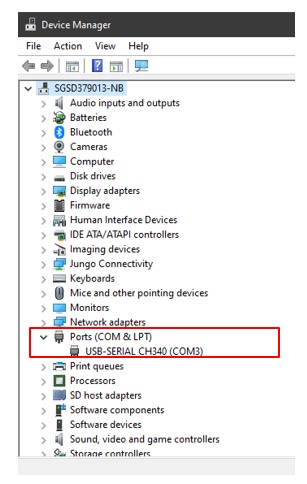

对应连接后,会自动安装USB驱动。如果连接板有驱动问题,请到http://www.wch- ic.com/downloads/CH341SER_ZIP.html 参考 USB 驱动程序。在 Windows 作业系统的装置管理员中检查 COM 端口号:

get-start-5-1

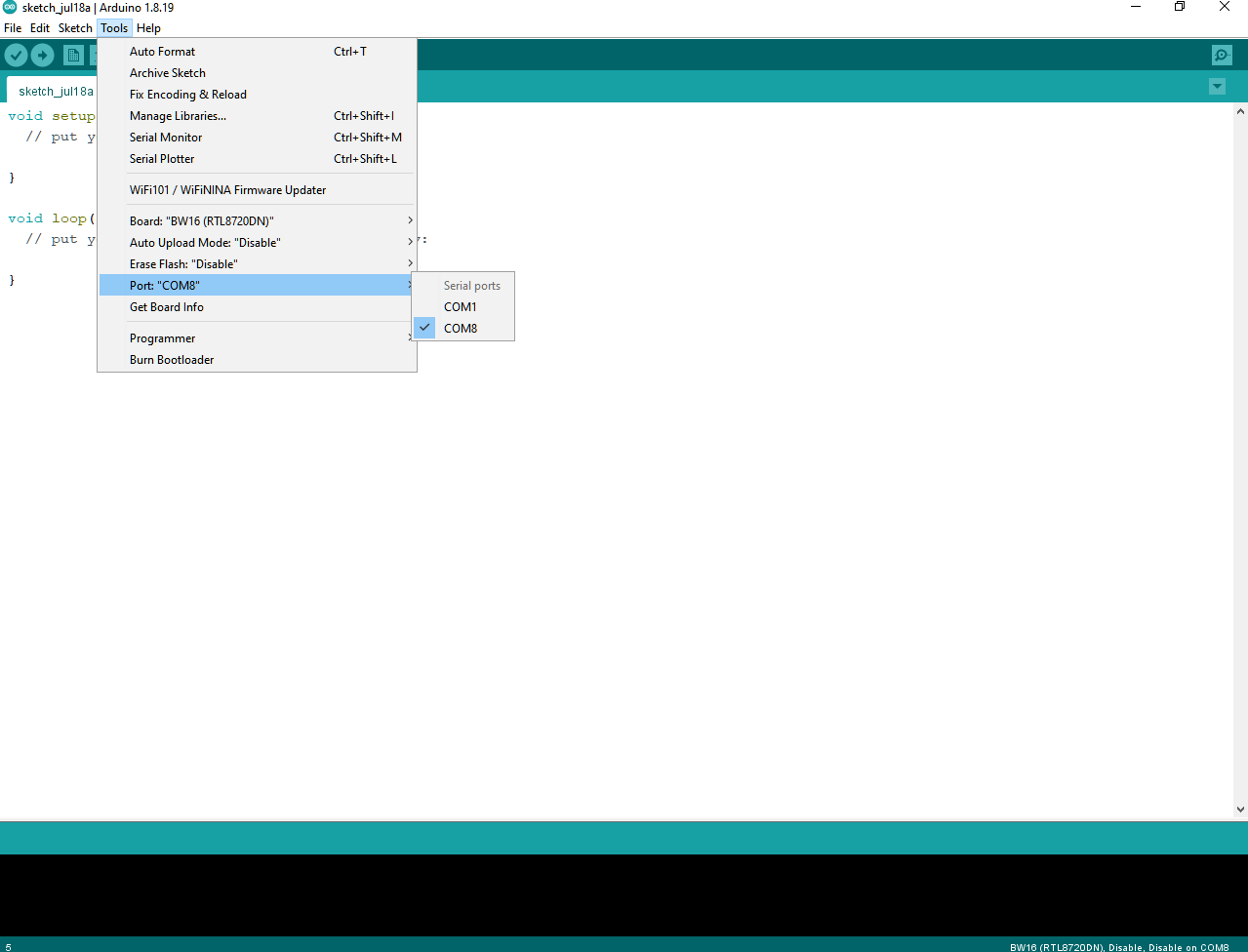

到“Tools”->“Port”并选择正确的 COM 端口。

get-start-5-1

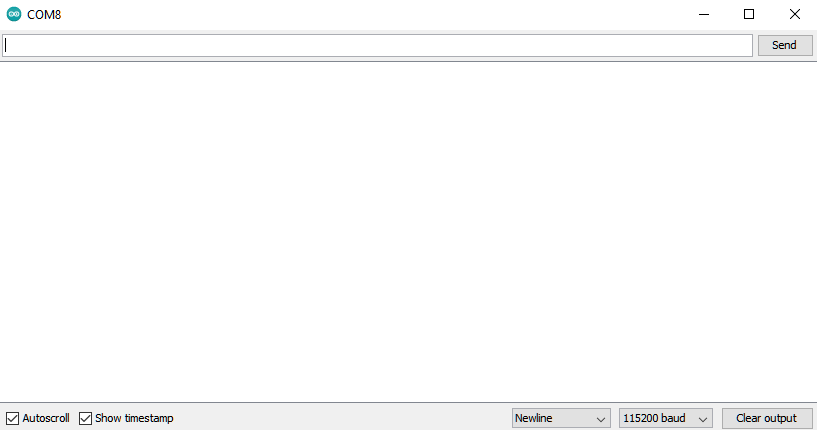

进入“Tools”->“Serial Monitor”,将baud rate设置为“115200”,然后按RST按钮检查串口连接。

get-start-5-1

get-start-5-1

步骤四、 清除 flash

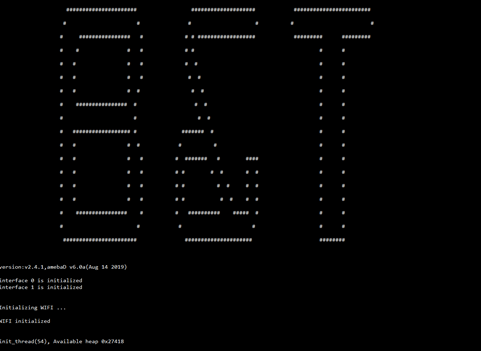

根据生产批次的不同,部分开发板可能内置了预设的B&T固件,固件信息如下图所示:

get-start-5-1

固件位于 OTA 部分。所有新编译的固件将被 OTA 固件自动替换。因此,需要先清除 OTA 固件才能使用已编译的固件。
方法一:Arduino SDK V3.1.3 之后的“Erase Flash Enable”。

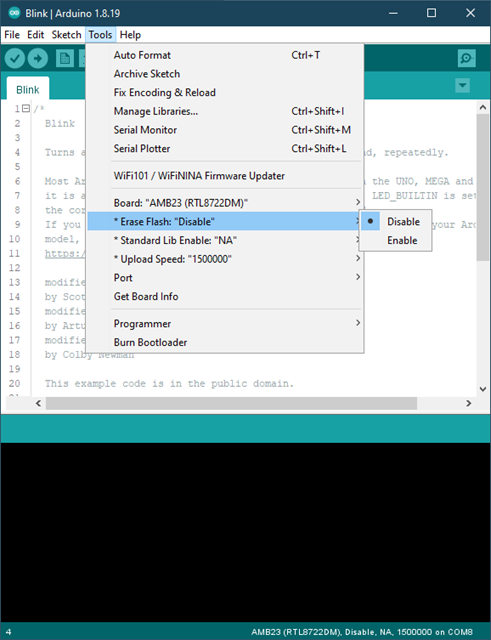

选择“Tools”->“Erase Flash”->“Enable”

get-start-6

然后进入上传模式。
• 手动。按住“Burn”按钮,按下然后放开“RST”按钮并放开“Burn”按钮。
• 自动。选择“Tools”->“Auto Upload Mode”->“Enable”。注意只有内置自动上传电路的板子才能使用自动上传模式,否则会回到正常上传模式并等待5秒。

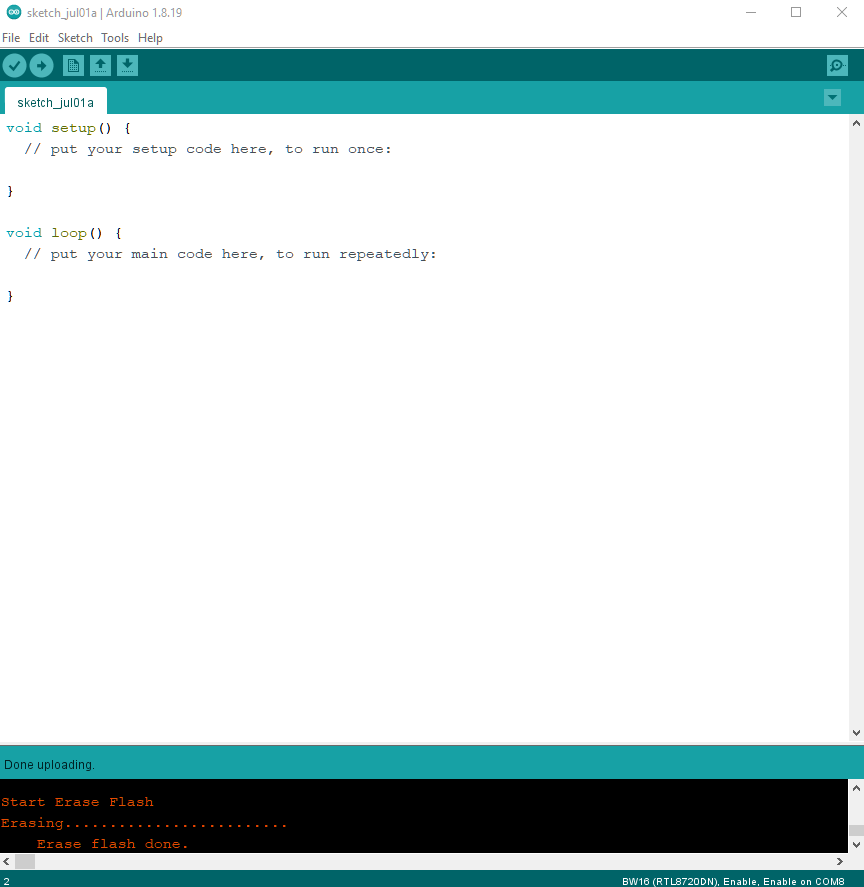

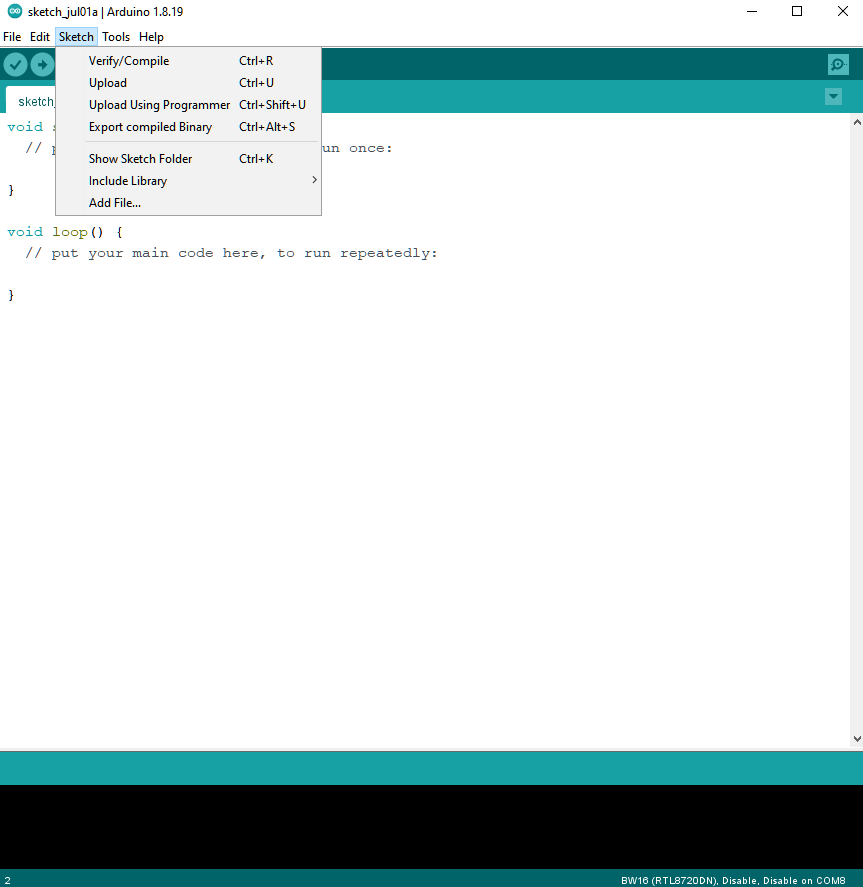

接下来,选择“Sketch”->“Upload”。 “Erase flash done” 会出现。

get-start-7

get-start-7

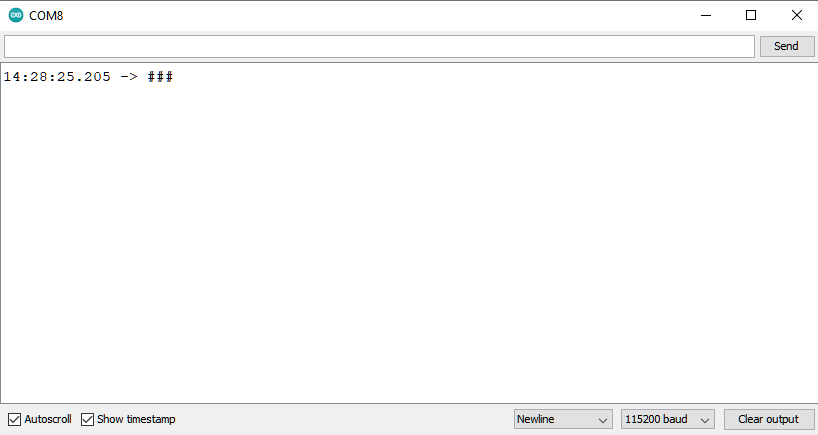

按RST按钮来检查串行监视器和重制开发板。如果只有“#”表示清除flash成功。记得选择“Tools”->“Erase Flash”->“Disable”。

get-start-7

尝试操作范例

Step 1. 编译与上传

Arduino IDE提供了很多内建的范例,可以在开发板上直接编译、上传和运行。这里,我们以“Blink”为例进行第一次尝试。

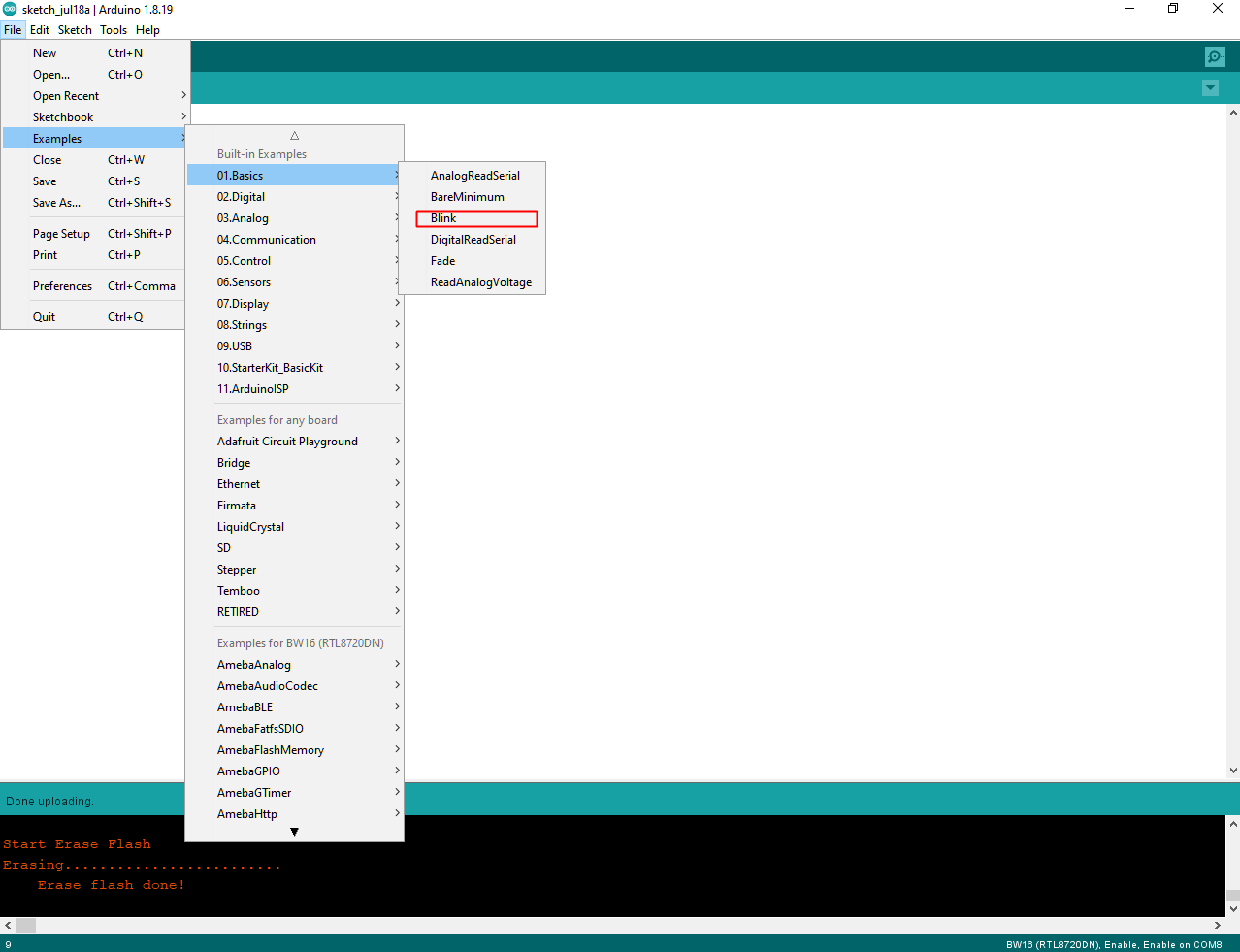

打开 “File” -> “Examples” -> “01.Basics” -> “Blink”:

get-start-14

get-start-15

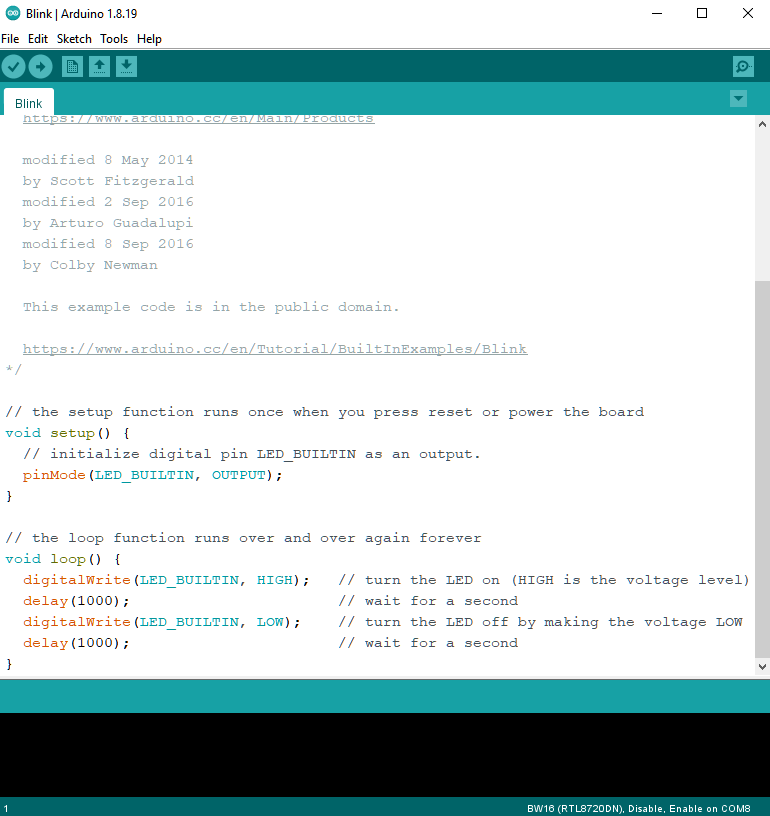

板载 RGB LED,预设“LED_BUILTIN”为绿色。将“LED_BUILTIN”更改为“LED_R”、“LED_G”或“LED_B”以获得红色、绿色或蓝色。
接下来,直接编译范例代码。 “Sketch”->“Verify/Compile”。然后如果没有编译错误,接着“Sketch”->“Upload”。

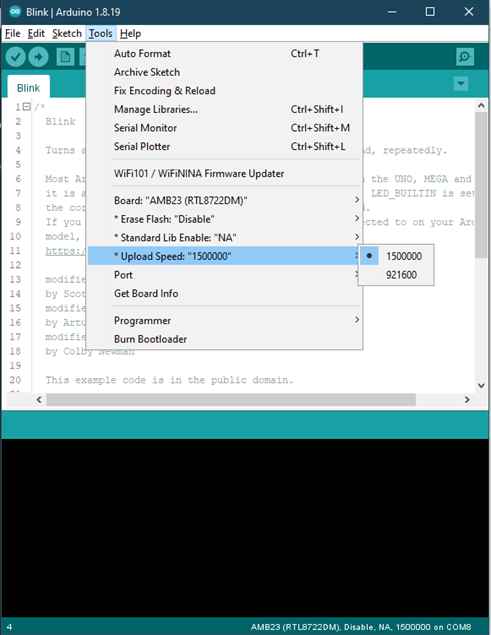

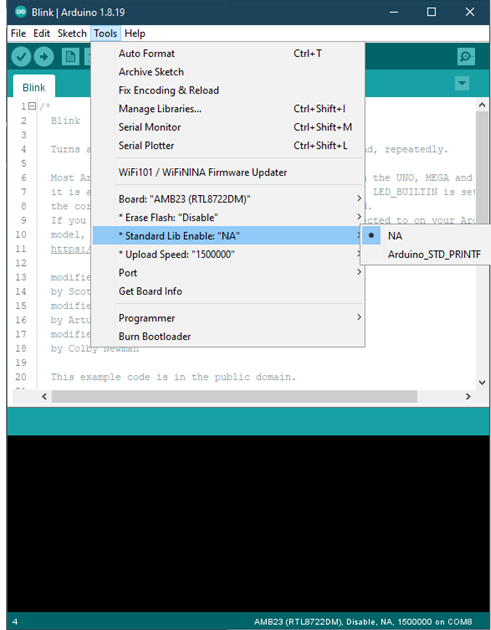

• 检查并选择 “Tools” -> “Erase Flash” -> “Disable”。
• 进入上传模式。手动或自动。选择 “Tools” -> “Auto Upload Mode” -> “Enable”/ ”Disable”。
• “Verify/Compile” 和 “Upload”. “Upload” 包括 “Verify/Compile”, “Verify/Compile” 可以跳过。

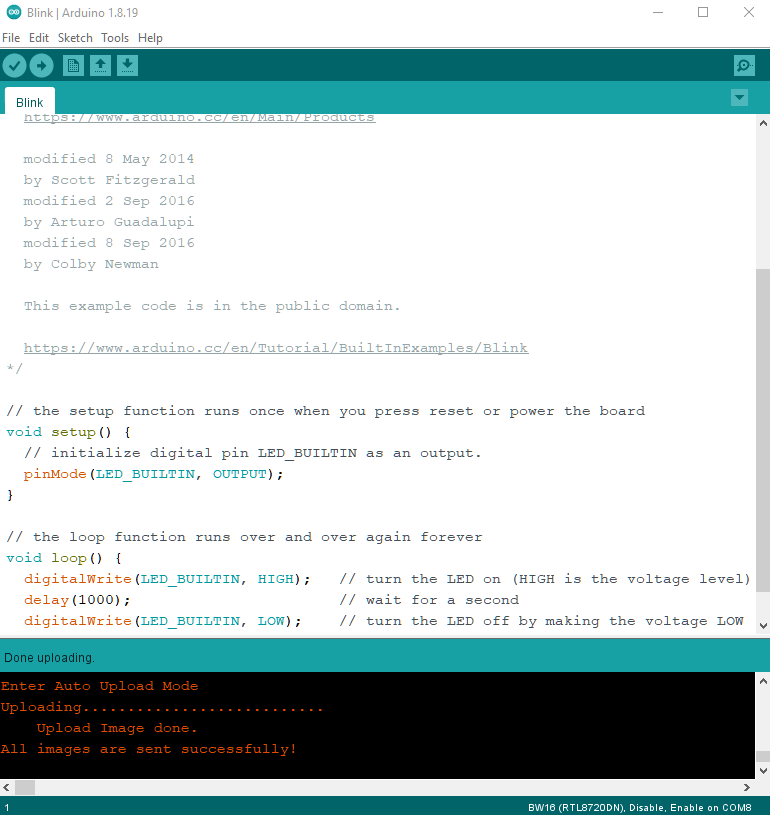

上传成功会显示“All images are sent successfully!”

get-start-16

Step 2. 执行 Blink 范例

板子将自动重置,如果板子不支持自动上传模式,请按 RST 按钮。板载 RGB LED 将闪烁。

在每个范例中,Arduino 不仅提供了范例代码,还提供了详细的文档,包括接线图、范例代码说明、技术细节等。这些范例可以直接在 BW16 上使用。请参阅以下连结中的 Blink 详细信息:

https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink

参考

1. 介绍 RTL8720DN:
https://www.instructables.com/RTL8720DN/
2. 将 Arduino image加载到 BW16 中:
How to load BW16 program with Arduino – #13
3. RTL8720DN (BW16) IMG2 SIGN 无效解决方案:
RTL8720DN(BW16) IMG2 SIGN Invalid Solution
4. FTDI 驱动程序下载:
https://ftdichip.com/wp-content/uploads/2021/02/CDM21228_Setup.zip
