WS2812B - 基本范例

材料准备

• AmebaD [ AMB23 / AMB21 / AMB22 / BW16] x 1
• WS2812B LED灯条/LED环/LED棒/LED板 x1

范例

介绍

在此范例中,我们将使用 AmebaD 开发板来控制 WS2812B RGB LED,使用 SPI 创建 LED 所需的波形。
WS2812B 基本范例允许您用一种颜色控制单个 LED 或用相同颜色填充所有 LED。

步骤

首先,将 WS2812B 连接到 Ameba 开发板,如下图所示。

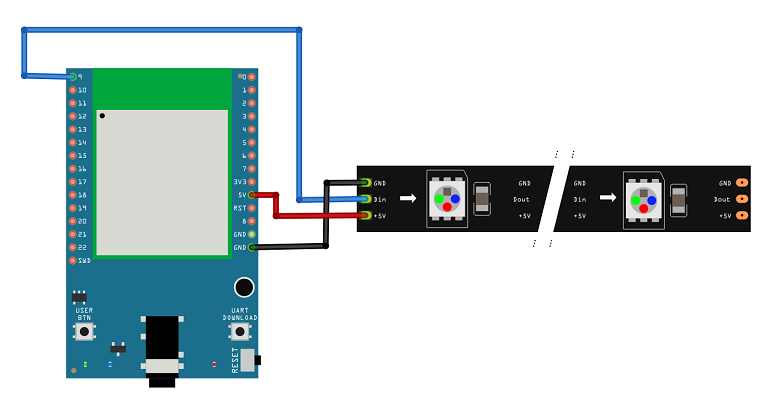

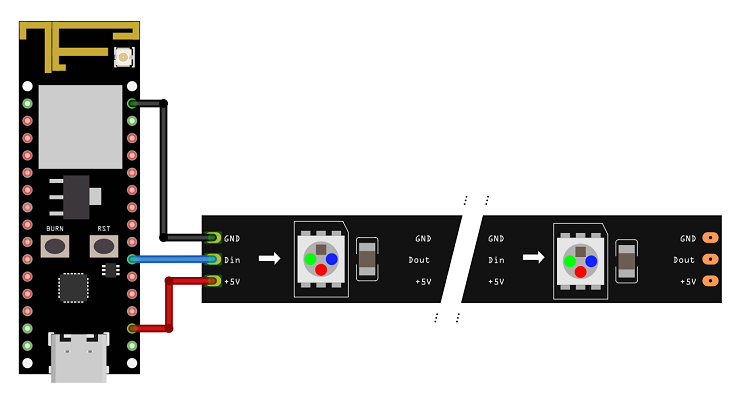

AMB21/AMB22 接线图:

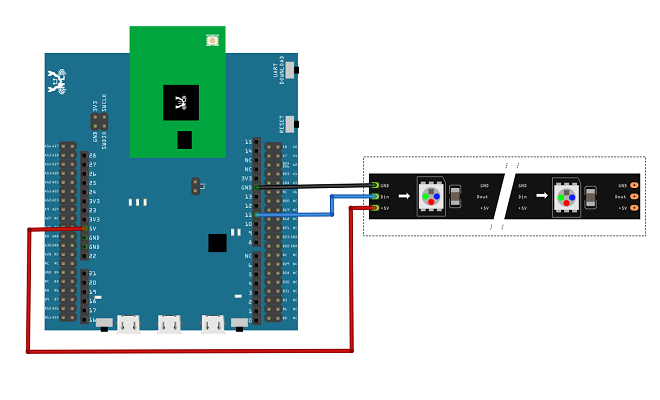

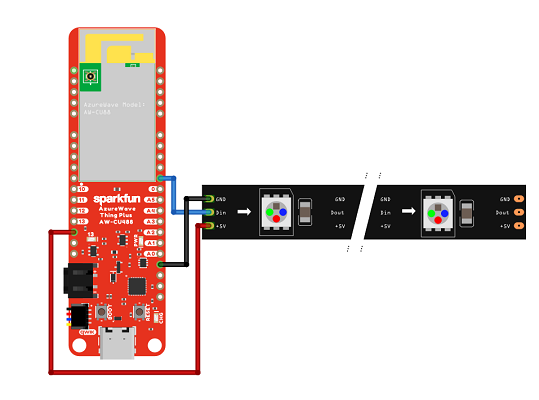

AMB23 接线图:

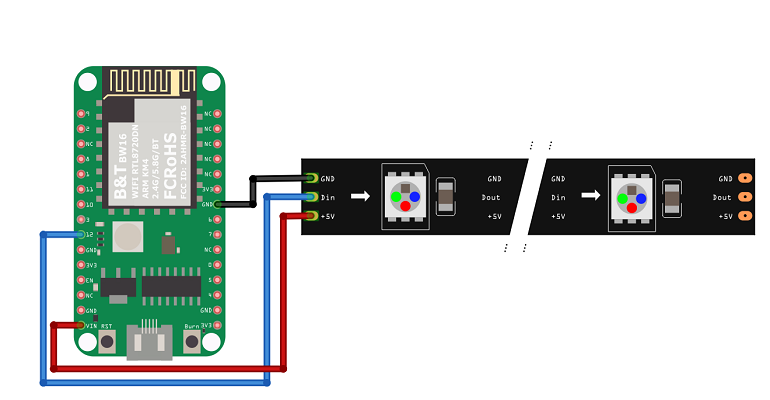

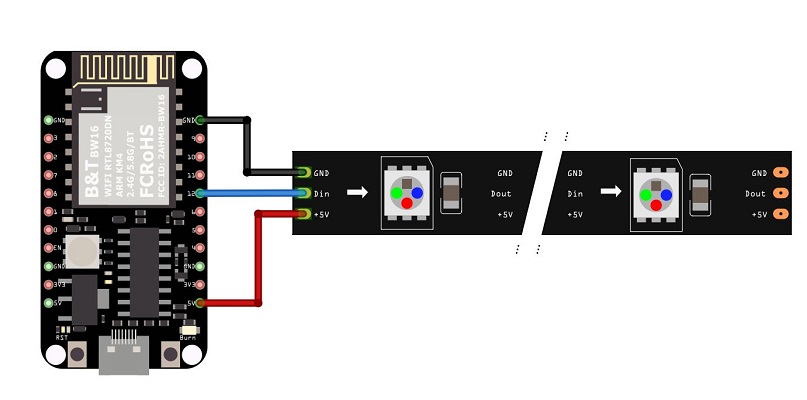

BW16 接线图:

要点亮一个单独的 LED 或多个具有相同颜色的 LED,请使用 WS2812B 基本范例。

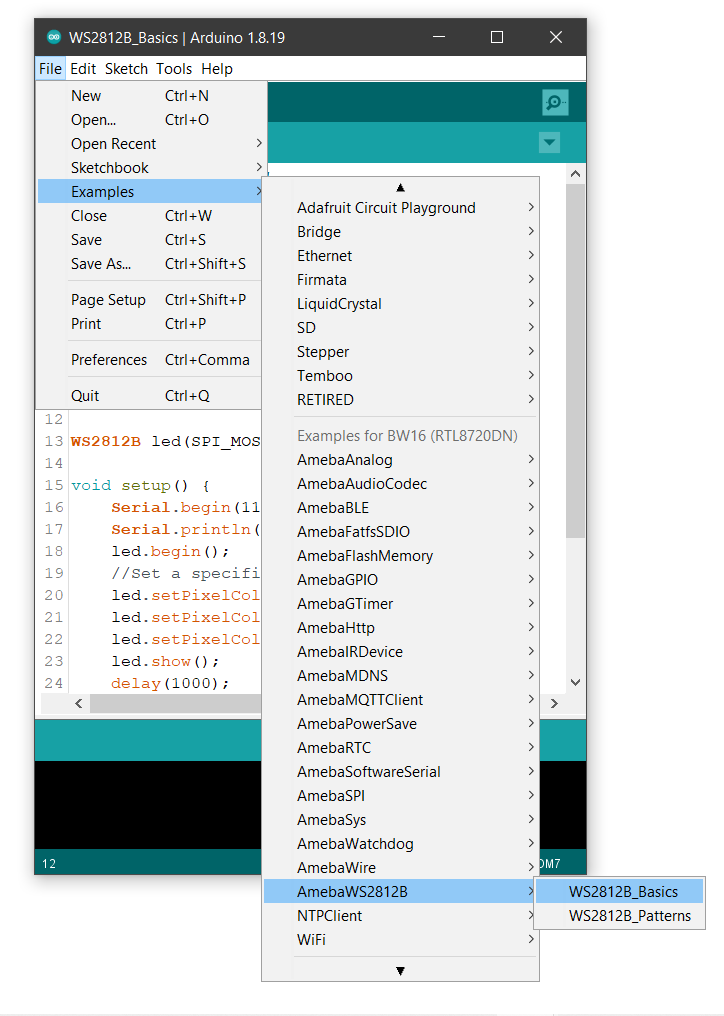

在 “File” → “Example” → “AmebaWS2812B” → “WS2812B_Basics” 中打开范例。

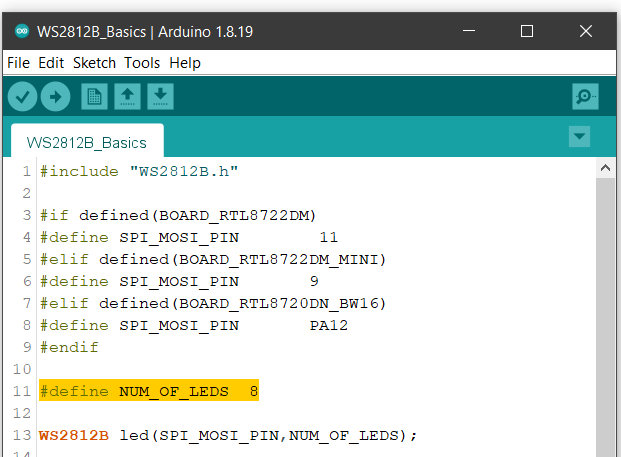

在代码中,将 NUM_OF_LEDS 修改为您已连接的 LED 数量。

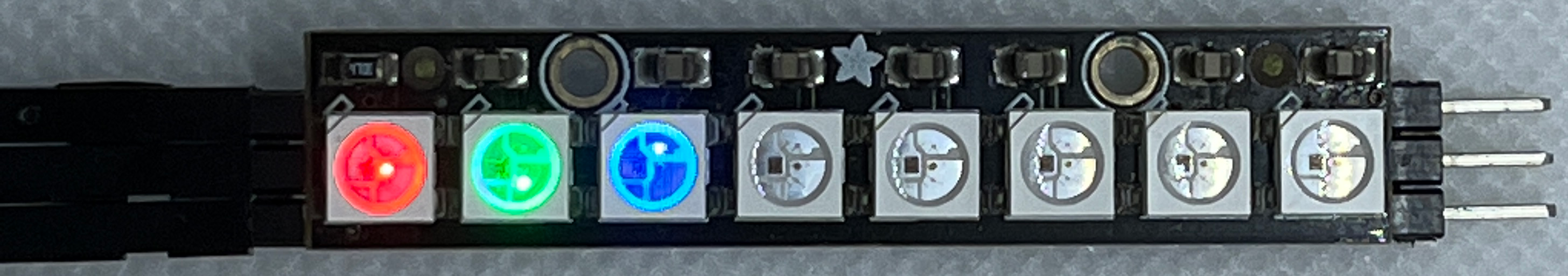

接下来,编译并上传到 Ameba,然后按下重置按钮。您将看到前 3 个 LED 分别以红色、绿色和蓝色光亮起,一段时间后所有 LED 都将显示一种颜色。

程式码说明

[1] WS2812B 文件:
https://cdn-shop.adafruit.com/datasheets/WS2812B.pdf
