Ameba Arduino: [RTL8722CSM] [RTL8722DM] BLE UART DHT 功能

材料准备

  • Ameba D [RTL8722 CSM/DM] x 1
  • DHT11 or DHT22 or DHT21
  • Android / iOS 智能手机

范例说明

介绍

在此范例中,从DHT温度和湿度传感器获得的数据通过BLE UART服务传输到手机。有关使用DHT传感器和BLE UART服务的详细说明,请参阅其他范例。

步骤

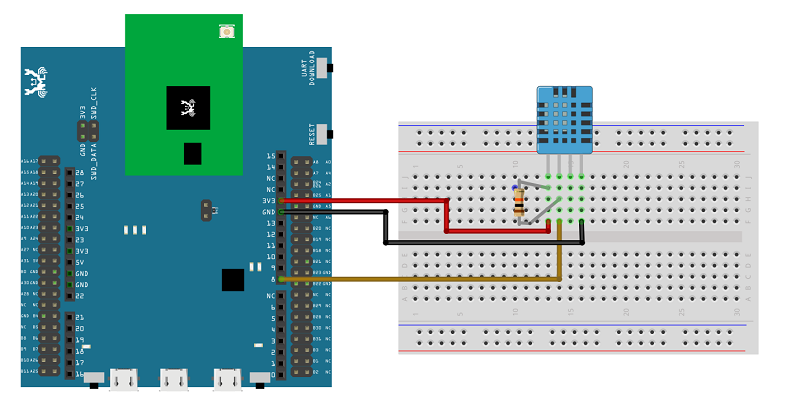

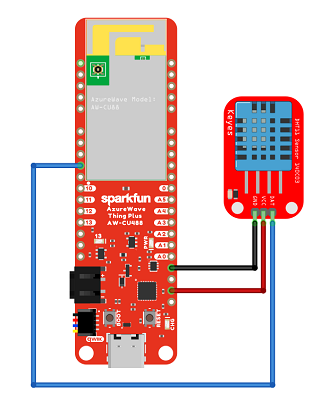

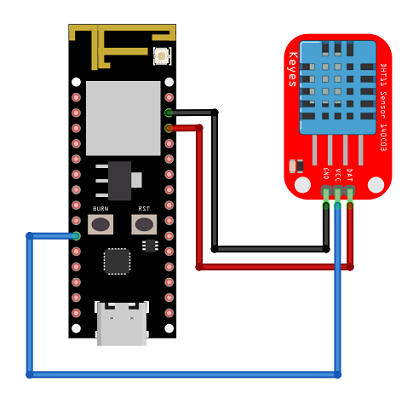

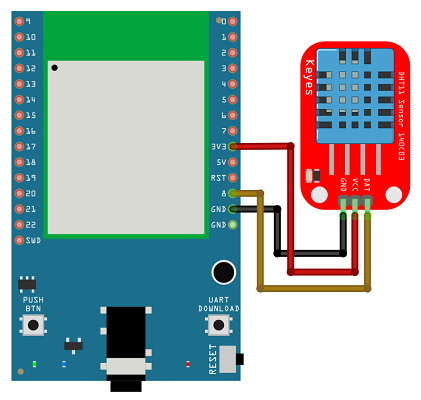

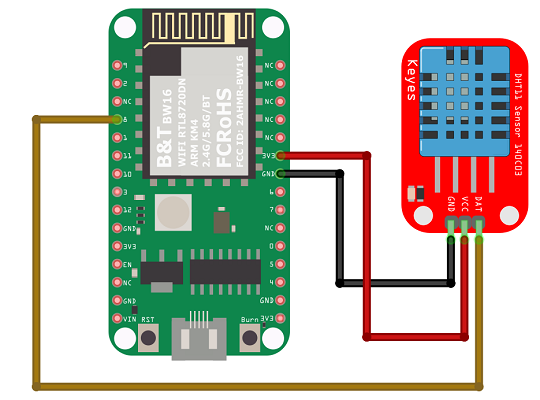

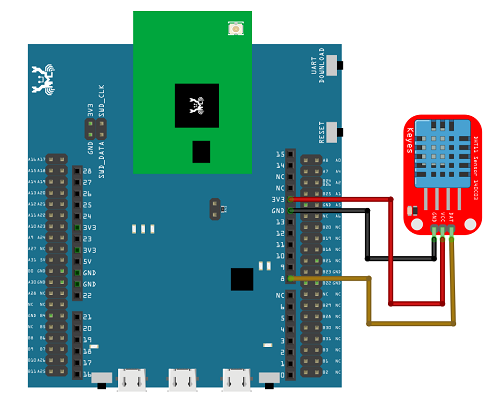

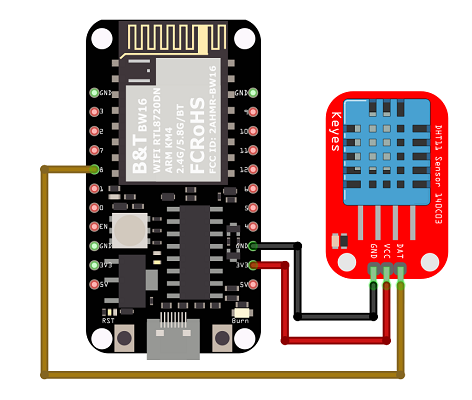

如下图,将DHT传感器连接到Ameba板上。

1

确保您的手机上已安装兼容的BLE UART应用程序,该应用程序可在以下位置获得:

– Google Play Store:
https://play.google.com/store/apps/details?id=com.adafruit.bluefruit.le.connecta>
https://play.google.com/store/apps/details?id=de.kai_morich.serial_bluetooth_terminal

– Apple App Store:
https://apps.apple.com/us/app/bluefruit-connect/id830125974

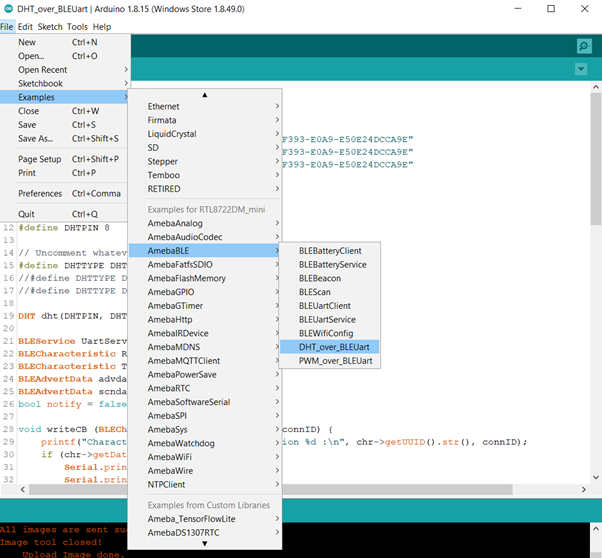

打开范例, “Files” -> “Examples” -> “AmebaBLE” -> “DHT_over_BLEUart”.

1

上传代码并在上传完成后按Ameba上的重置按钮。

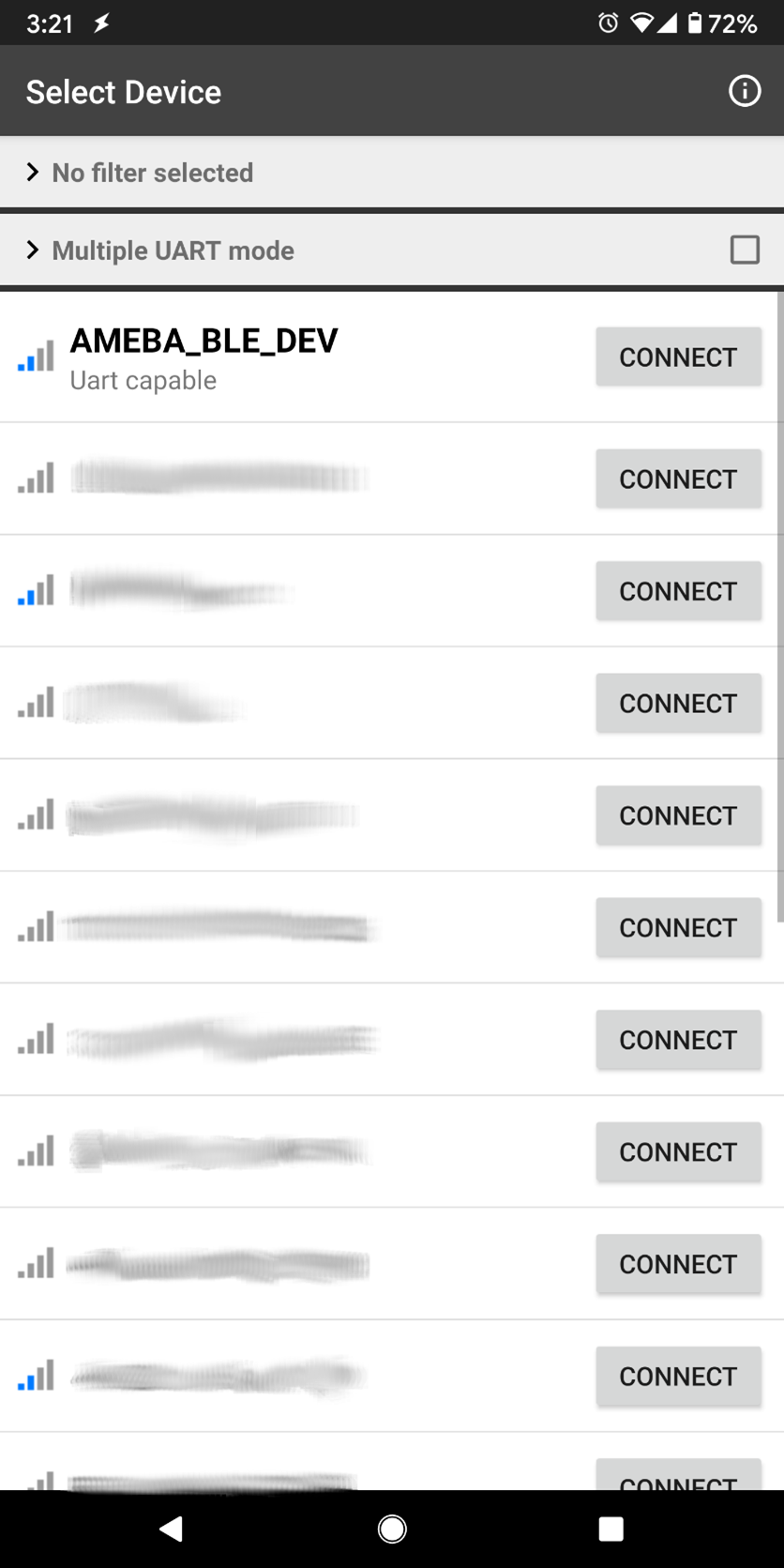

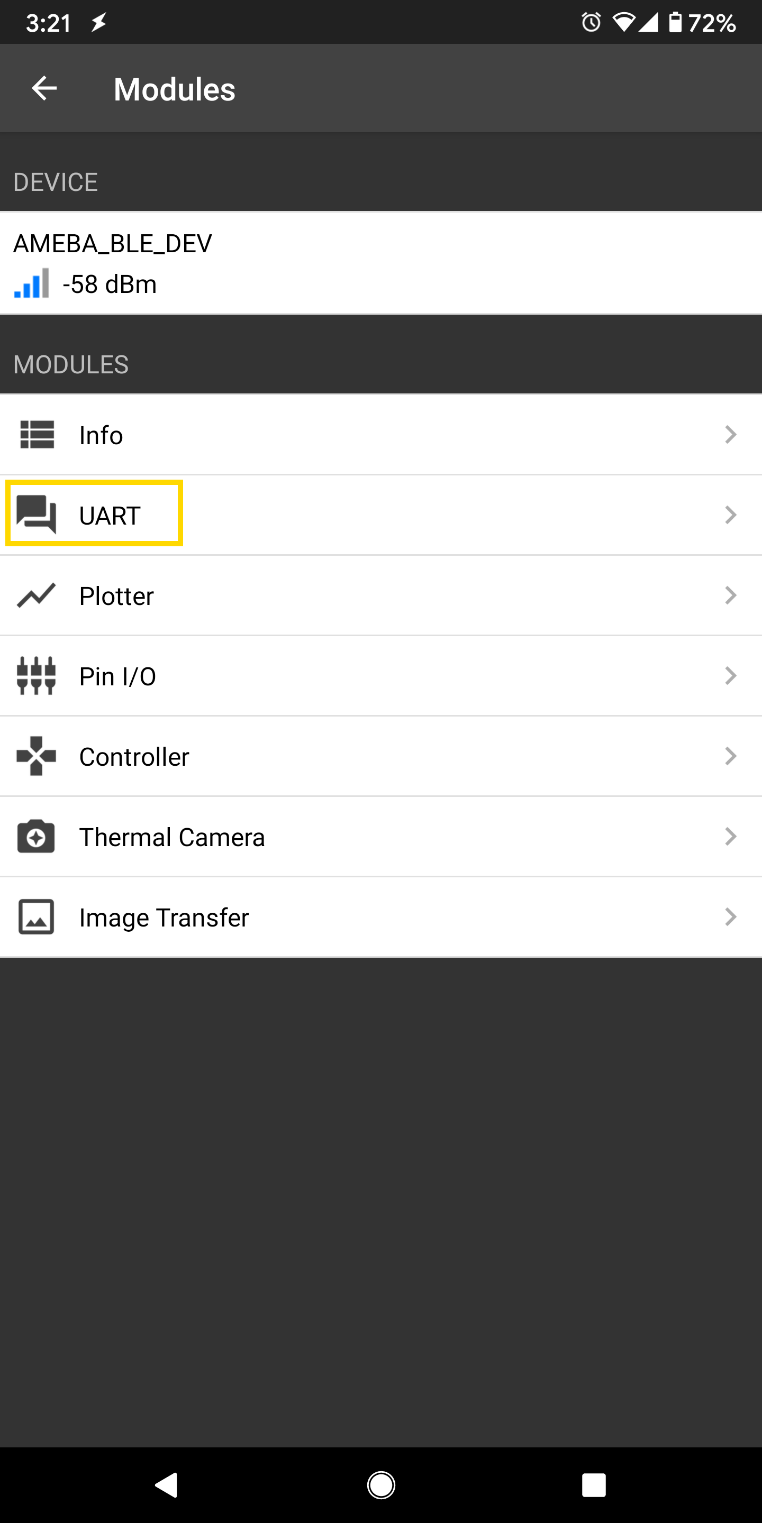

在手机上打开应用程序,扫描并连接到显示为“AMEBA_BLE_DEV”的Ameba开发板,然后在应用程序中选择UART功能。

1

1

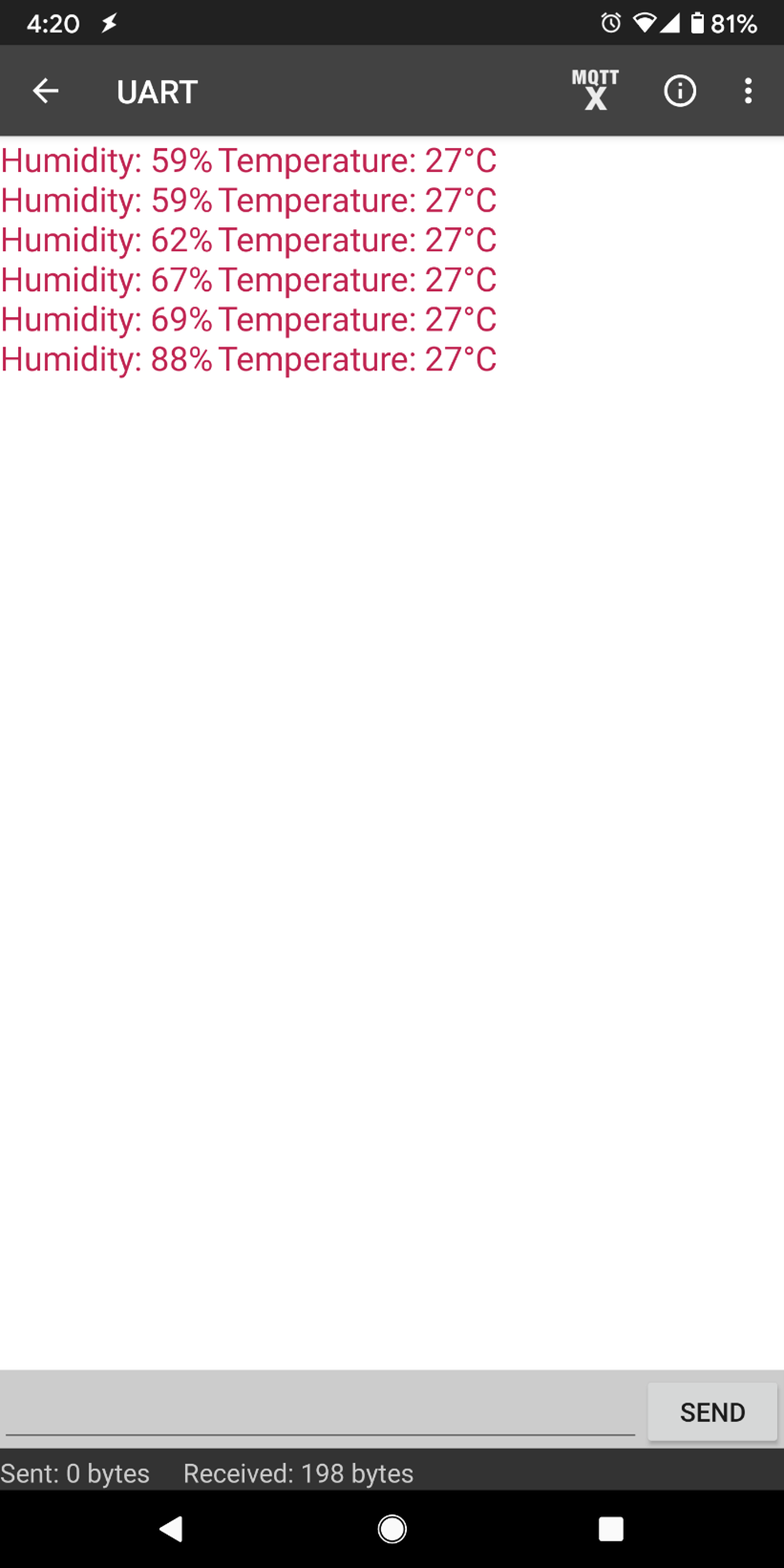

启动UART功能后,应每5秒钟收到包含所测温度和湿度的通知。

1
