I2C - 扫描 I2C 设备

材料准备

范例说明

介绍

此范例将扫描I2C bus以查找连接到 Ameba 的设备。找到设备后,将在串行监视器上显示该设备的地址。

流程

将 I2C 设备连接到开发板的 I2C_SDA 和 I2C_SCL。

打开范例 “File” → “Example” → “AmebaWire” → “I2C_Scanner”。

1

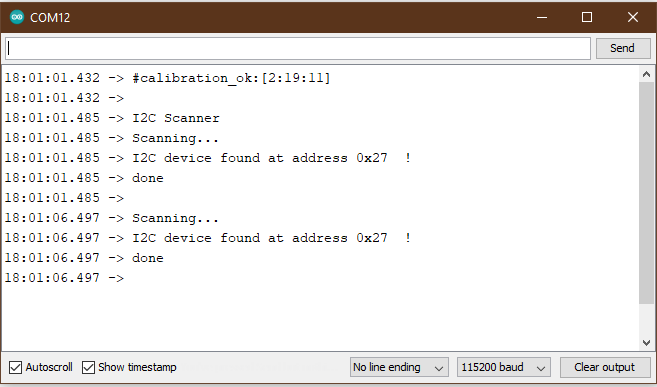

当 I2C bus检测到任何 I2C 设备时,串行监视器将显示 I2C 设备的地址,如下所示:

2

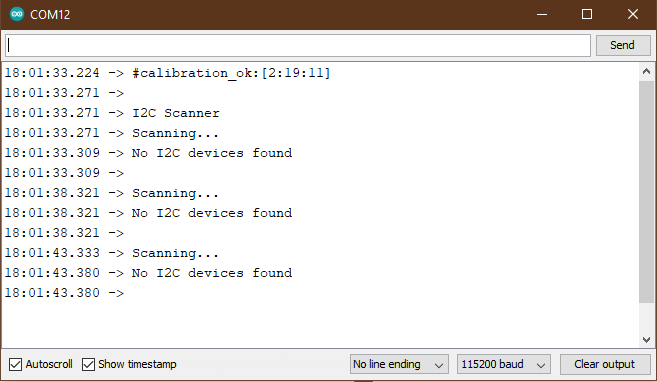

当板上没有连接 I2C 设备时,Arduino IDE 串行监视器将显示以下消息。

2

程式码说明

您可以在 Arduino 的文档中找到此范例的详细信息:

https://playground.arduino.cc/Main/I2cScanner/
