Ameba Arduino: [RTL8722CSM] [RTL8722DM] [RTL8722DM MINI] 为UART通信设置回调函数

材料准备

  • AmebaD [RTL8722DM / RTL8722CSM / RTL8722DM MINI] x 1
  • USB-TTL 适配器 x 1

范例说明

这个例子展示了如何为UART通信设置一个回调函数来处理UART数据。
本例需要一个USB到TTL的适配器。确保已安装驱动程序并如图将其连接到Ameba板上。

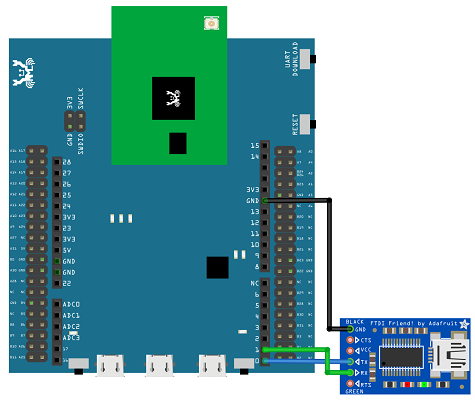

RTL8722DM / RTL8722CSM 接线图:

2

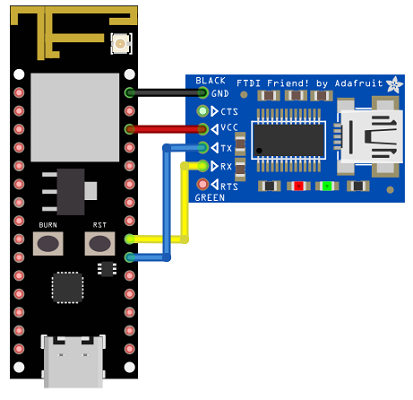

RTL8722DM MINI 接线图:

2

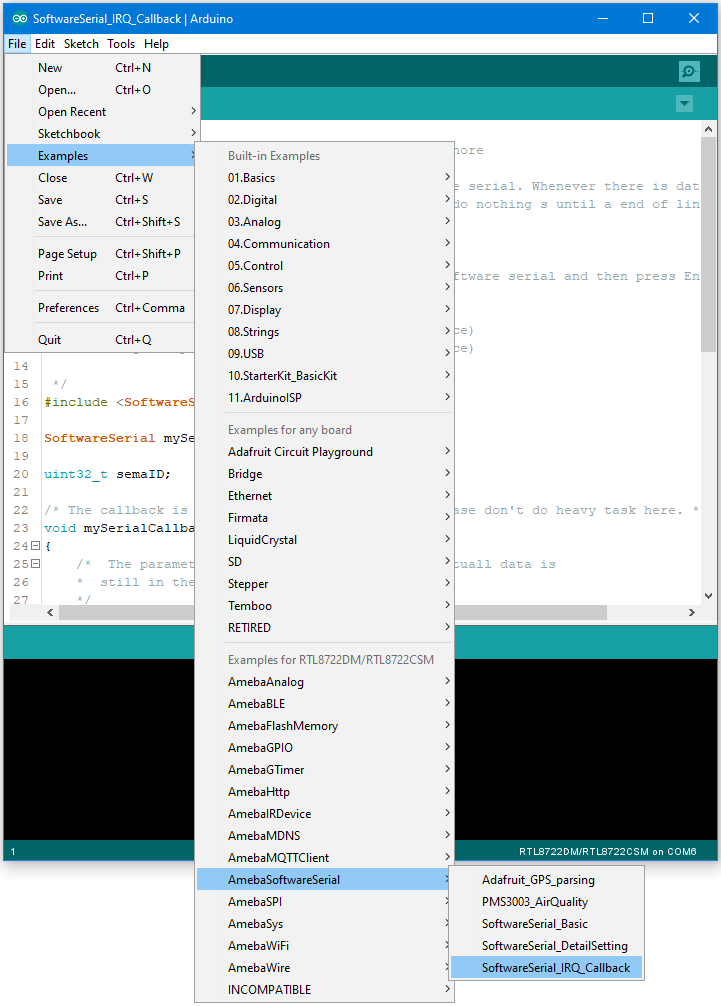

打开示例”File” -> “Examples” -> “AmebaSoftwareSerial” -> “SoftwareSerial_Irq_Callback”

3

上传代码并在上传完成后按下Ameba上的reset按钮。

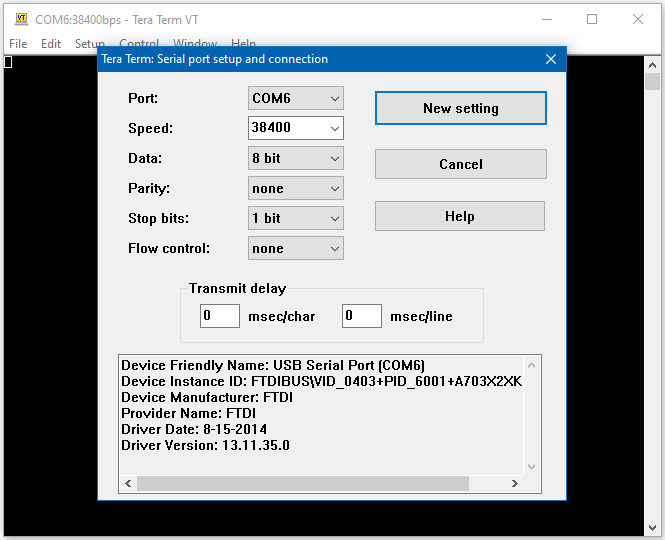

接下来,使用串口终端程序,如TeraTerm或PuTTY,打开一个串口,并根据设置对其进行配置。确保串行端口号对应于USB到TTL适配器。

  • Port: <适配器的端口号>
  • Speed: 38400
  • Data: 8 bit
  • Parity: none
  • Stop bits: 1 bit
  • Flow control: none

3

当串行口打开后,在串口终端中输入并按回车键,就会看到相应的输出。

4

程式码说明

mySerial.setAvailableCallback (mySerialCallback); 用于将函数mySerialCallback设置为软件串行的回调函数。当接收到新字符时,回调函数检查该字符是否与enter键相对应,如果返回值为真,则释放信号标,从而允许主循环打印出之前接收到的所有字符。
