RTC - 使用 DS1307/DS3231 RTC 当做时间来源
材料准备
- Ameba x 1
- DS1307/DS3231 RTC x 1
范例说明
这个范例里使用DS1307/DS3231 RTC模组当作时间的来源。 DS1307与DS3231都是RTC模组，主要差异是DS3231的精准度较高。我们需要的library有
Time:
https://github.com/ambiot/amb1_arduino/raw/master/Arduino_libraries/Time-1.0.1.zip
Time:
https://github.com/ambiot/amb1_arduino/raw/master/Arduino_libraries/Time-1.0.1.zip
安装library的方式请参考Arduino官方网站的教学文章将zip档的library加入Ameba: https://www.arduino.cc/en/Guide/Libraries#toc4
关于DS1307/DS3231的使用说明请参考DS1307/DS3231的范例。接线方面，如果使用TinyRTC，接线如下:
关于DS1307/DS3231的使用说明请参考DS1307/DS3231的范例。接线方面，如果使用TinyRTC，接线如下:

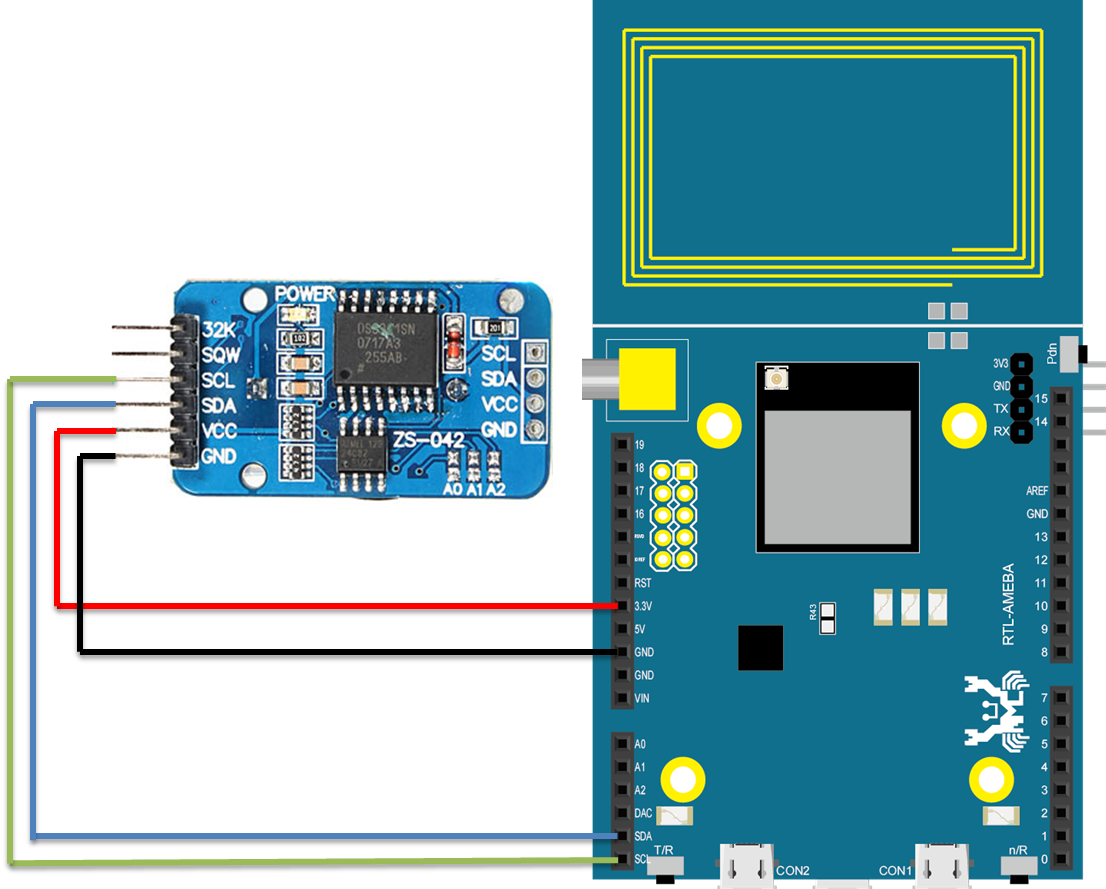

如果是DS3231，底下是常见的DS3231模组的接线:

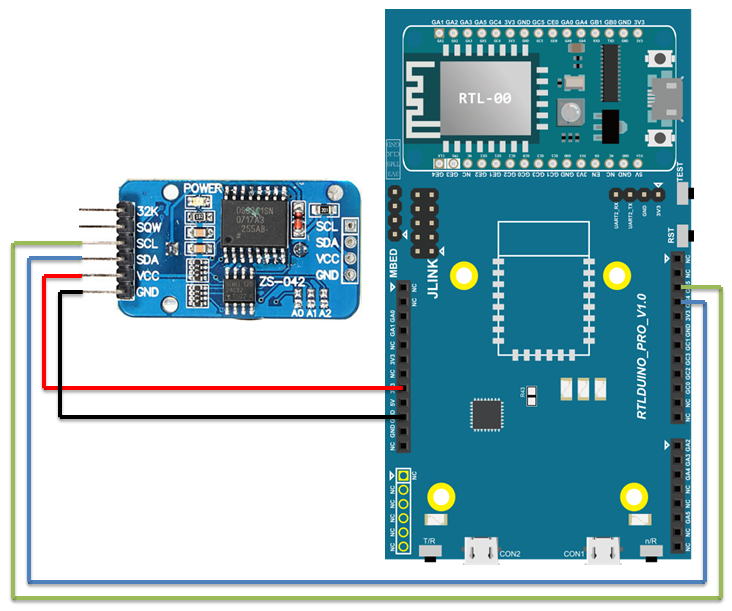

RTL8710的接线图:

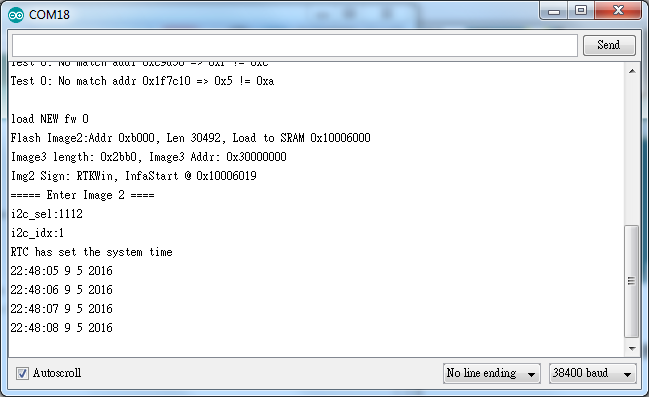

我们打开范例 “File” -> “Examples” -> “AmebaTime” -> “TimeRTC”, 编译并上传至Ameba之后按下Reset按钮，可以在SerialMonitor看到底下的结果
程式码说明
这个范例改成用RTC为时间来源:
setSyncProvider(RTC.get)
RTC.get()会将目前的时间以unix-like格式回传，并设定Time library需要的时间内容
