Power Save - 省电深度睡眠模式

材料准备

范例说明

介绍

Ameba-D支持两种低功耗模式,分别是深度睡眠模式和睡眠模式。 DeepSleep模式的耗电约为7μA至8μA,而正常状态下约为22mA。本范例说明如何进入深度睡眠模式和配置唤醒源。

步骤

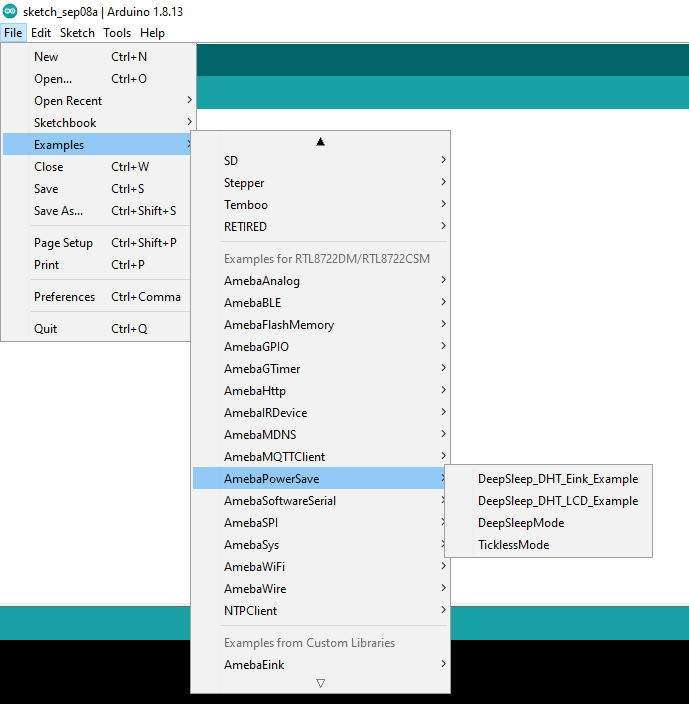

打开 “File” -> “Examples” -> “AmebaPowerSave” -> “DeepSleepMode”

1

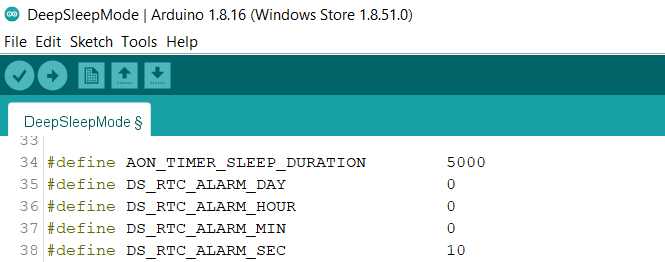

如下图所示设置条件值。
“DS_WAKEUP_SOURCE” 用于设置唤醒源,用户现在可以选择3个唤醒源
AON Timer (SET_DS_AON_TIMER_WAKEUP);
AON GPIO pins (SET_AON_WAKEPIN_WAKEUP);
RTC Timer(SET_DS_RTC_WAKEUP);

使用 AON 定时器作为唤醒源

可以通过AON_TIMER_SLEEP_DURATION在0到32760000毫秒之间设置AON计时器

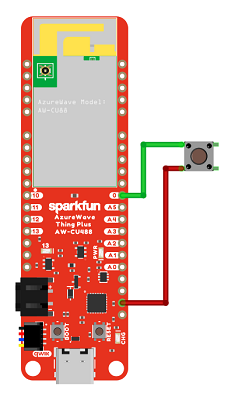

使用 AON GPIO 引脚作为唤醒源

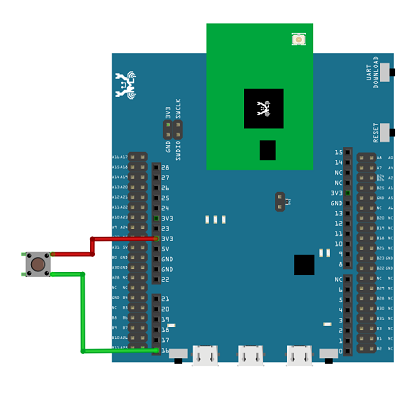

对于AMB21,有5个引脚可以设置为AON引脚和上缘触发,GPIOA25(D16)、GPIOA26(D17)、GPIOA21(D26)、GPIOA20(D27)、GPIOA(D28)。

1

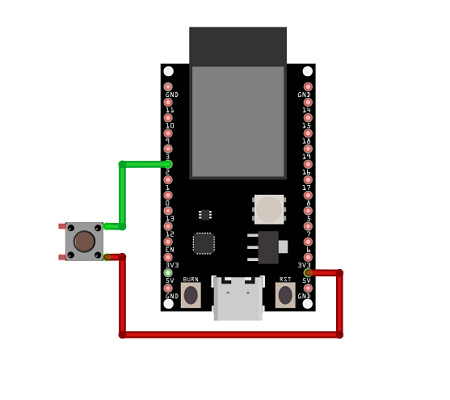

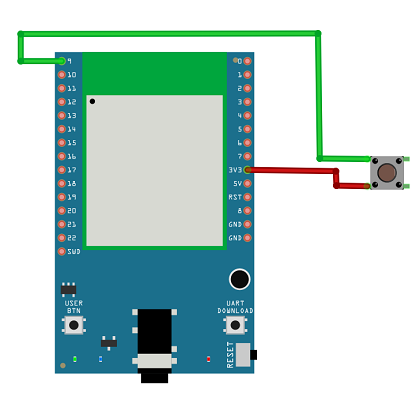

对于AMB23,有8个引脚可以设置为AON引脚和上缘触发,GPIOA12(D9), GPIOA13(D10), GPIOA14(D11), GPIOA15(D12), GPIOA16(D13), GPIOA18(D15), GPIOA19(D16)、GPIOA21(D18)。

1

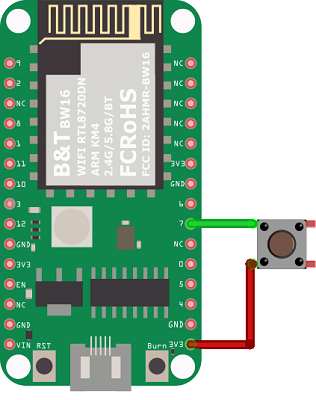

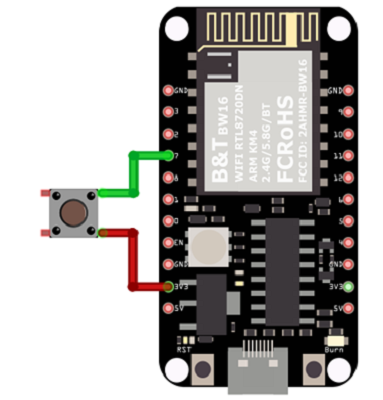

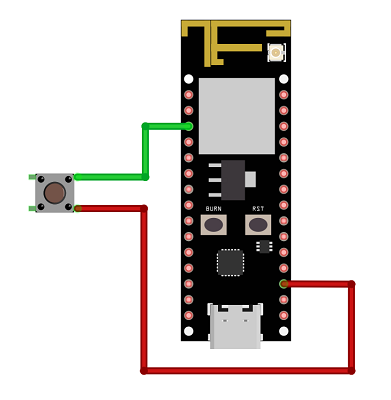

对于BW16,有6个引脚可以设置为AON引脚和上缘触发,GPIOA_25 (D7), GPIOA_26 (D8), GPIOA_15 (D9), GPIOA_14 (D10), GPIOA_13 (D11), GPIOA_12 (D12)。

1

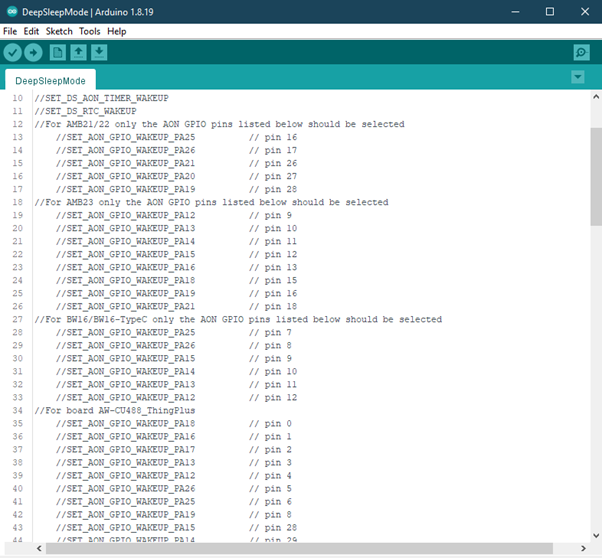

这些 AON 引脚可以使用 SET_AON_GPIO_WAKEUP_GPIOA25 或您想使用的引脚进行设置,如下图所示。

1

使用 RTC 定时器作为唤醒源

RTC定时器通过设置闹钟唤醒系统。闹钟具有4个值,日,时,分和秒。可以通过DS_RTC_ALARM_DAY,DS_RTC_ALARM_HOUR,DS_RTC_ALARM_MIN和DS_RTC_ALARM_SEC设置所有4个值。

1

完成条件值设置后,系统将运行并在唤醒源控制的正常和深度睡眠模式之间切换。 Serial Monitor显示切换日志。

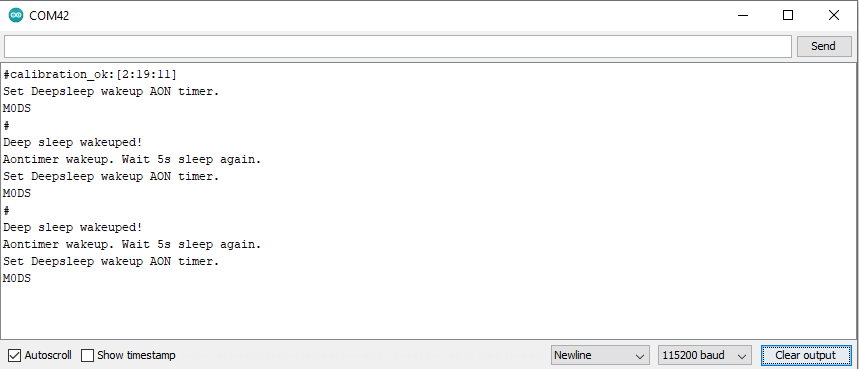

AON 定时器

1

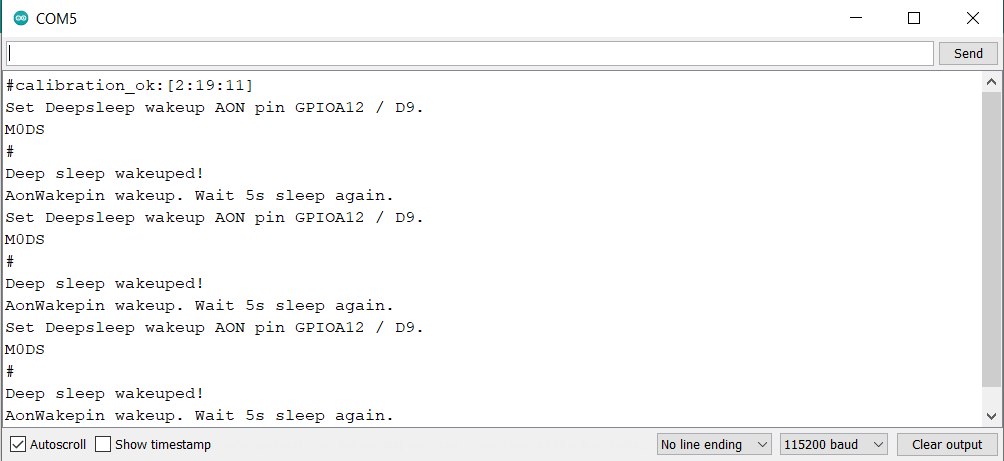

AON GPIO 引脚

1

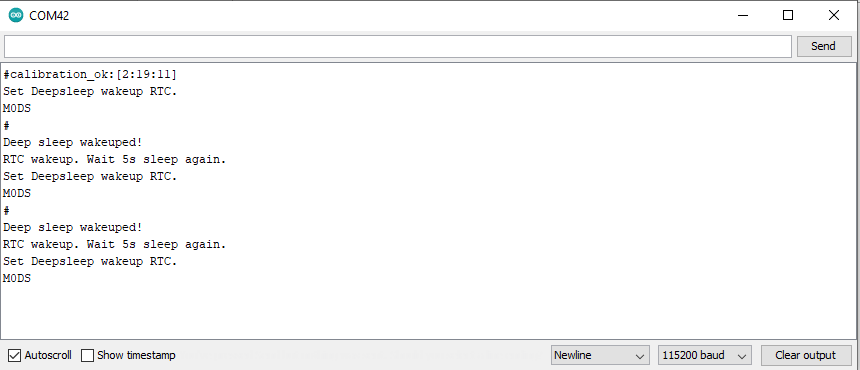

RTC 定时器

1

程式码说明

请参考 API Documents 相关的说明。
