Ameba Arduino: [RTL8722CSM] [RTL8722DM] Audio Codec–基本输入输出

准备材料

  • Ameba D [RTL8722 CSM/DM] x 1
  • 可调电位器 x 1
  • 类比麦克风 x 1 (e.g., Adafruit 1063 / 1064)
  • 3.5mm TRS/TRRS 转接器 x 1 (e.g., Adafruit 2791 / Sparkfun 11570)

范例

流程

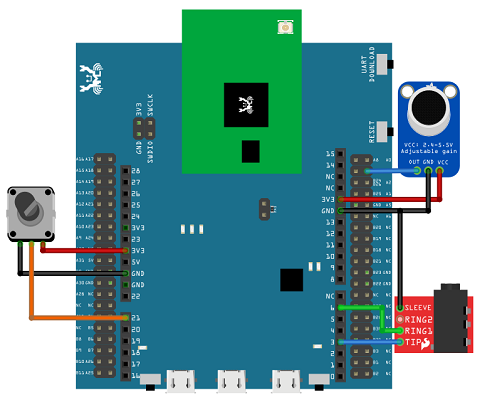

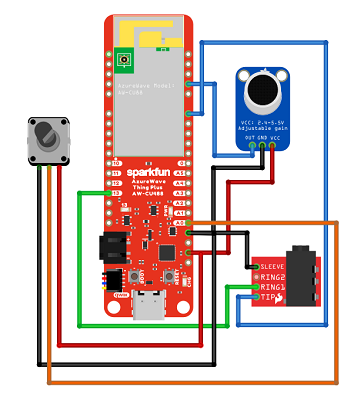

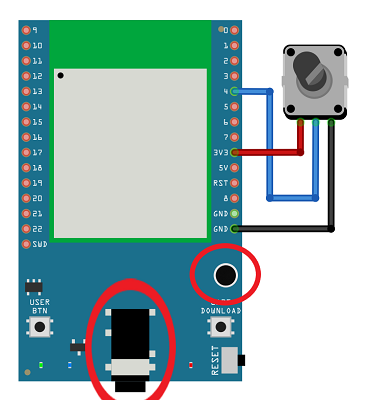

如下图,将电位器,麦克风和3.5mm连接器连接到RTL8722开发板上。

1

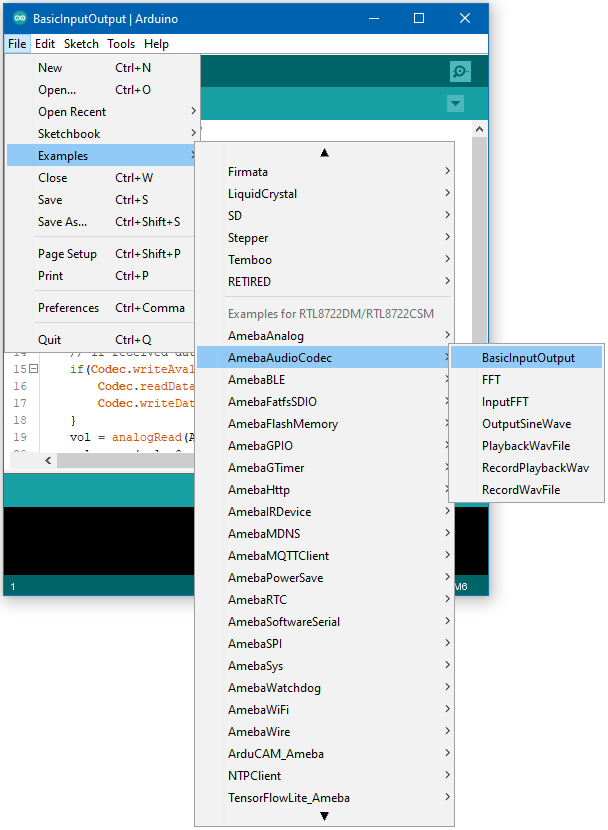

打开范例, “Files” -> “Examples” -> “AmebaAudioCodec” -> “BasicInputOutput”.

1

上传代码并在上传完成后按Ameba上的重置按钮。

将一对有线耳机连接到3.5mm音频插孔,对着麦克风吹气,您应该可以听到耳机中播放麦克风获取的声音。调节电位器,输出音量也会跟着改变。注意:如果您使用的麦克风带有放大器,例如Adafruit 1063,则放大器会导致麦克风吸收更多的噪声。
