Ameba Arduino: [RTL8722CSM] [RTL8722DM] BLE UART PWM 功能

材料准备

  • Ameba D [RTL8722 CSM/DM] x 1
  • RGB LED
  • Android / iOS 智能手机

范例说明

介绍

在此范例中,手机应用程序用于通过BLE UART传输以控制PWM输出并更改RGB LED的颜色。有关BLE UART服务的详细说明,请参考其他范例说明。

步骤

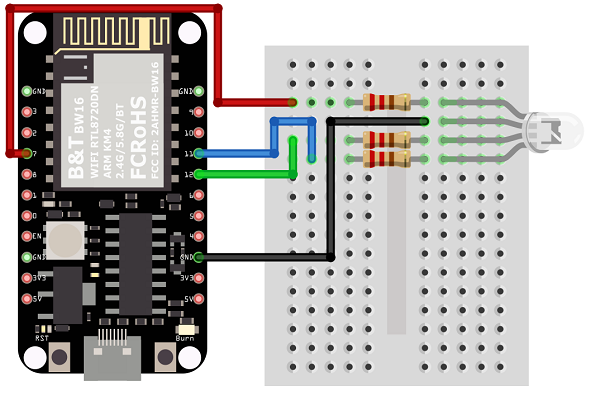

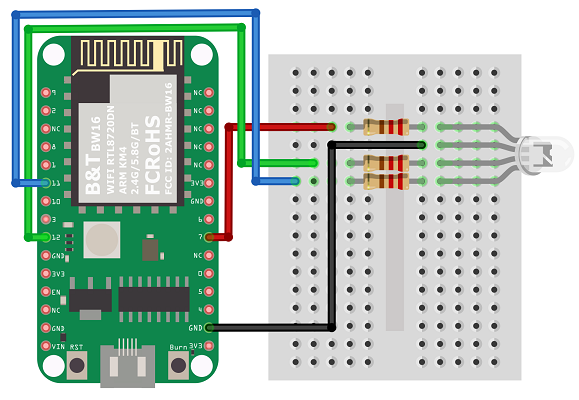

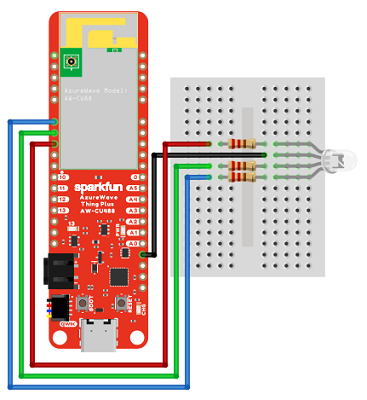

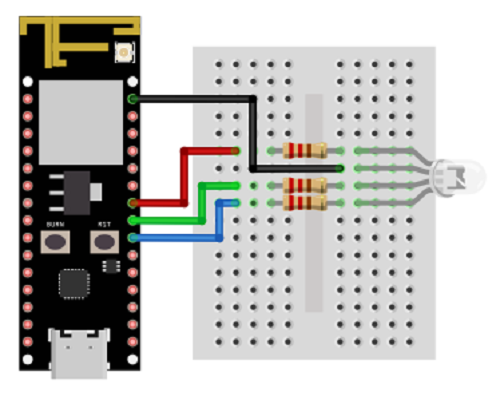

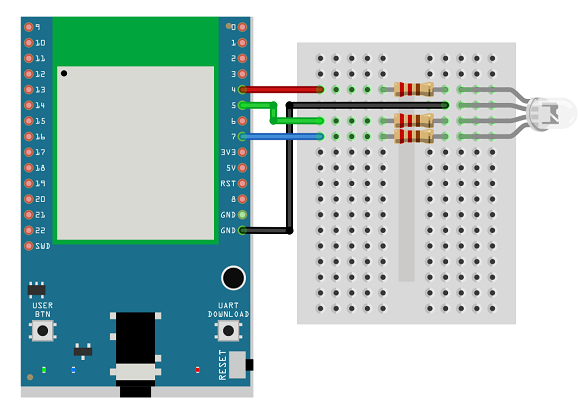

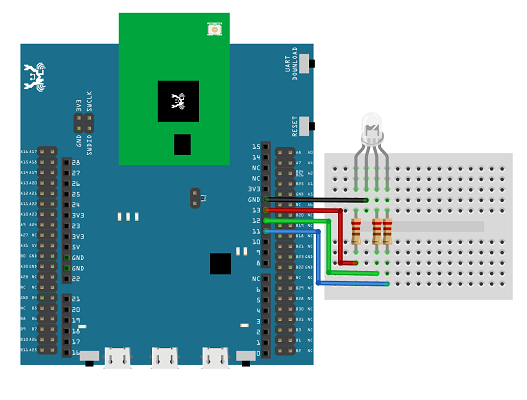

如下图所示,将RGB LED连接到RTL8722开发板上,根据LED的类型(共阳极/共阴极),共用LED引脚可能需要连接到3.3V或GND。

1

确保您的智能手机上已安装所需的应用程序,该应用程序可从以下位置获得:
– Google Play Store:
https://play.google.com/store/apps/details? id=com.adafruit.bluefruit.le.connect

– Apple App Store:
https://apps.apple.com/us/app/bluefruit-connect/id830125974

打开范例, “Files” -> “Examples” -> “AmebaBLE” -> “PWM_over_BLEUart”.

上传代码并在上传完成后按Ameba上的重置按钮。

1

在手机上打开应用程序,扫描并连接至显示为“AMEBA_BLE_DEV”的面板,然后在应用程序中选择控制器->颜色选择器功能。

1

1

1

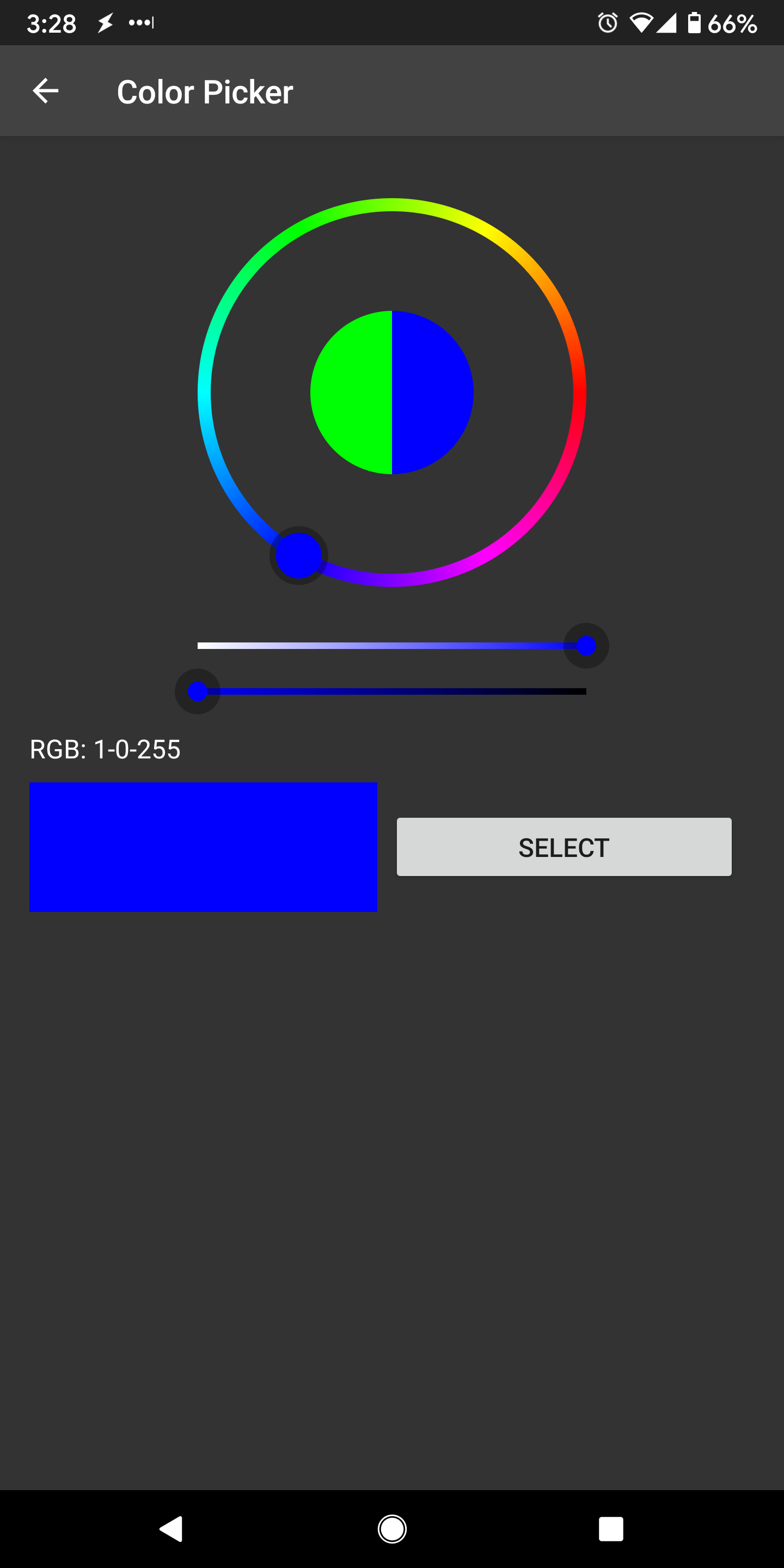

使用颜色选择轮,饱和度和亮度滑块,选择所需的颜色,然后单击“选择”将RGB值发送到开发板。您应该看到RGB LED变为相对应的颜色。

1

程式码说明

RGB值以三个连续的字节发送,并以“!C”字符为前缀。 “!” 用于指示以下数据是命令,“C”字符用于指示该数据是RGB值。首先在回调函数中检查收到的UART消息是否为“!C”,否则将其视为常规消息并打印到串行终端。
