Ameba Arduino: [RTL8195] SDIO – 在SD card编辑档案

材料准备

  • Ameba x 1
  • SD card or MicroSD card x 1
  • SD sniffer x 1 (optional)

范例说明

Ameba提供SD Host的功能,可以处理接上SD device的应用。读写SD Card是常见的应​​用,让Ameba可以在SD Card上面读取或纪录资料。
资料的格式使用常见的FAT,所以当Ameba读写完SD Card之后,可以在电脑上经由读卡机存取。

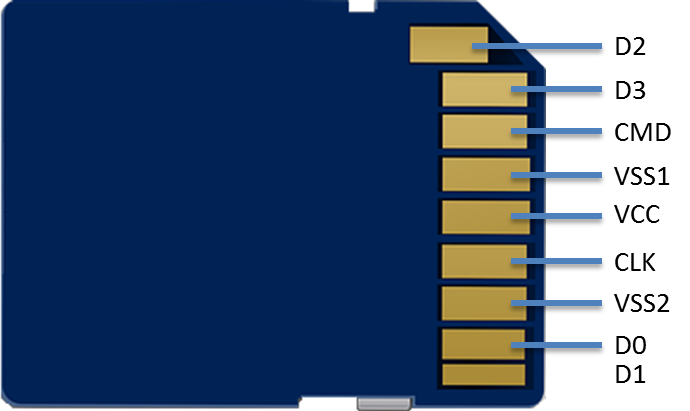

因为使用SD介面,所以可以直接接线到SD Card,不需要额外购买经由SPI介面的SD模组。底下是常见的SD Card的接脚:

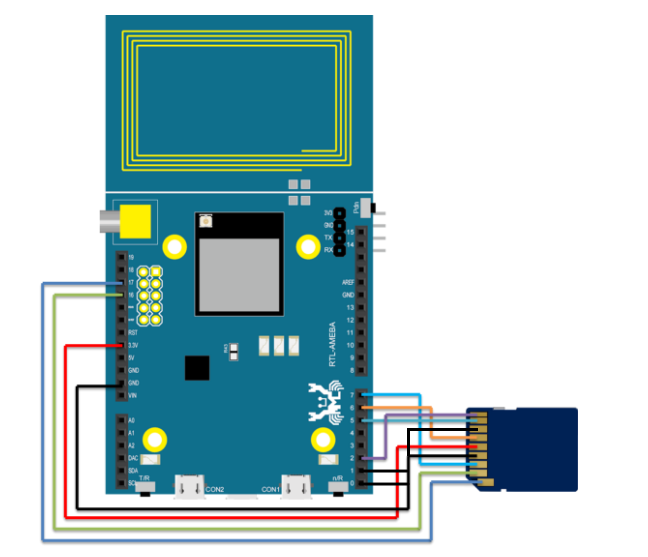

1这些接脚可以直接焊线接上Ameba:
2

注意:D1和D0分别对应WP和CD,需要分别接地,SD host控制器会根据这两根引脚判断SD card状态。
WP与CD状态说明:
Low: GND
High: Vcc

WP CD 说明
High High 没有插入SD card
HIGH LOW 插入SD card,写保护
LOW LOW 插入SD card,无写保护

如果不想焊线在SD Card上面,市面上也有一些转接板:
SD Sniffer:
https://www.sparkfun.com/products/11468
SD Breakout:
https://www.sparkfun.com/products/12941

但不论焊线或是使用转接板,不可以将连接的线拉的过长,线的长短会影响传输品质。范例里使用的线材是20公分的杜邦线。

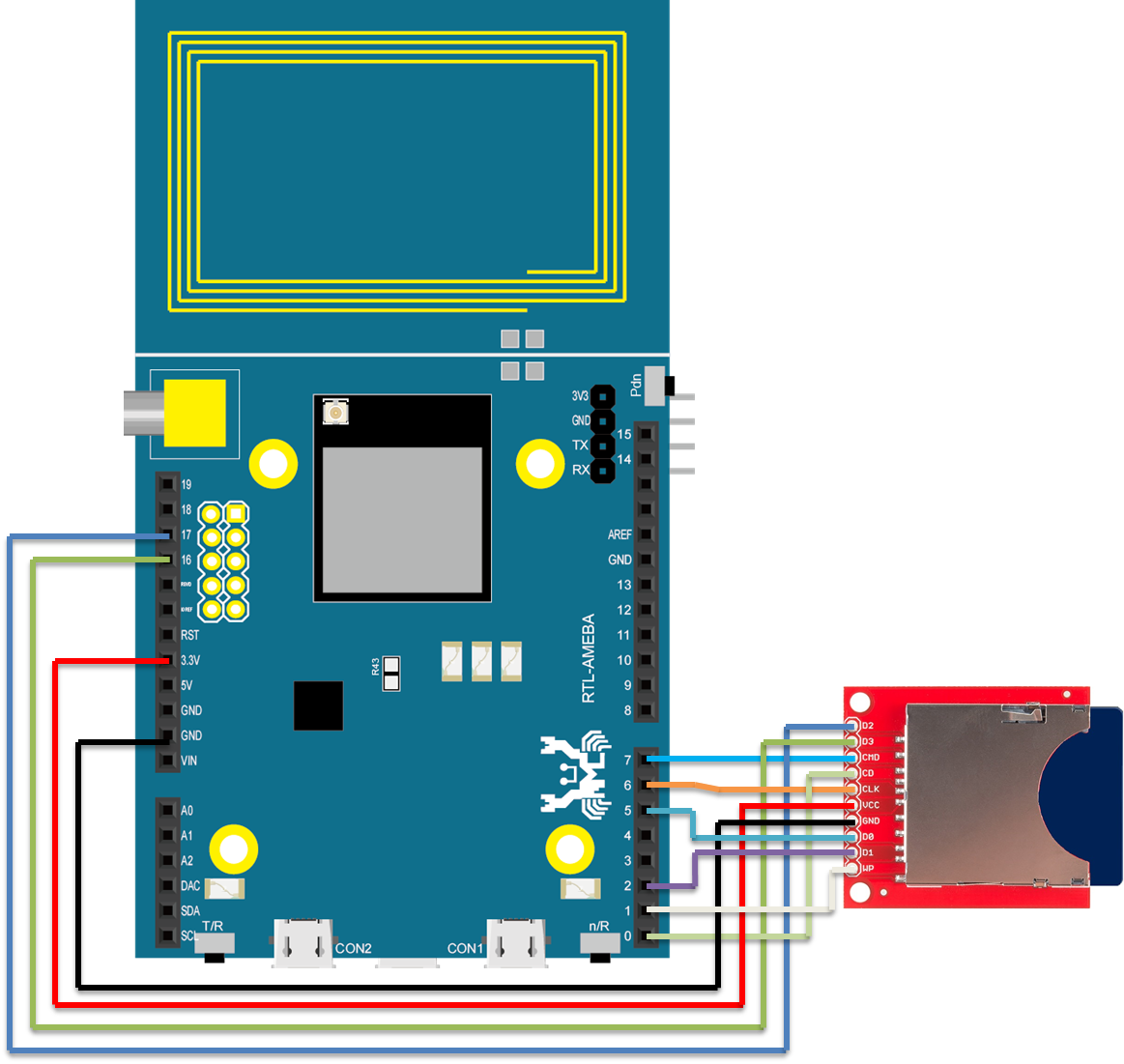

底下是SD转接板的接线,其中多了WP与CD的接线,这两根是卡槽的功能,所以没有出现在SD Card上:
3

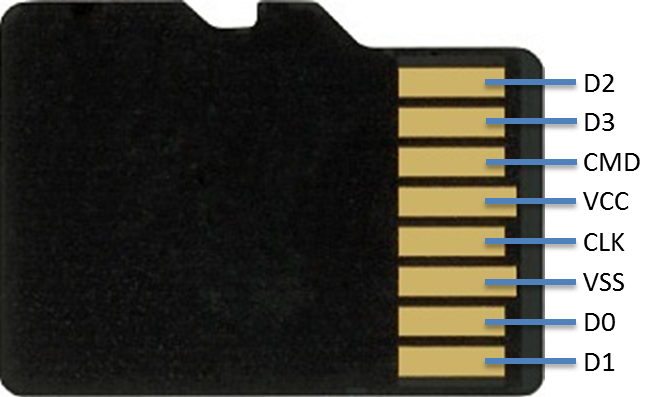

另外,MicroSD的接法也是类似,可以直接接线、使用转接板、或是使用SD转接卡。底下是一般MicroSD的pin脚:
4

接线之后,打开范例 “File” -> “Examples” -> “AmebaSdFatFs” -> “file_read_write”

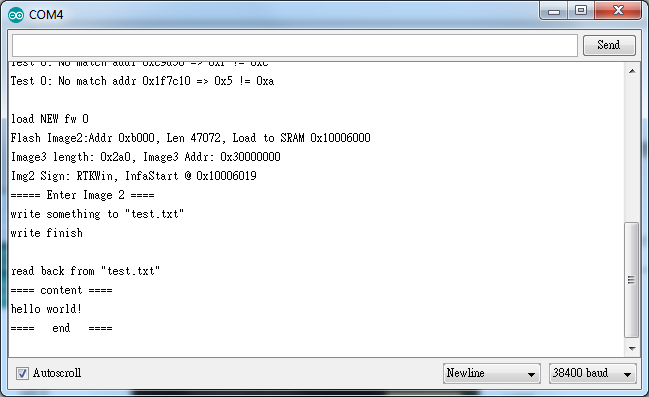

这个范例里,会新增文字档案 “test.txt”,内容是 “hello world!”,编辑完成之后关闭档案。然后再打开它,读出内容,并且印在Serial Monitor上。
5

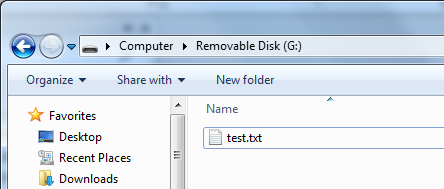

接着将SD Card放入读卡机,在电脑上确认一下是否成功
6

程式码说明

程式码宣告了SdFatFs类别的物件来管理SD Card上面的Fat File System

SdFatFs fs;

接着呼叫begin()来对Fat FS初始化,包括对SD Host初始化,以及挂载档案系统

fs.begin()

接着打开档案,呼叫open()函数,参数里填的路径是绝对路径,回传值是SdFatFile类别的物件,用来操作这个被打开的档案。

SdFatFile file = fs.open(absolute_filename);

SdFatFile这个类别继承了Stream类别,所以可以直接使用println对档案做写入

file.println(write_content);

寫完之後關閉檔案

file.close()

读的方式也是使用Stream的函数,所以我们再将档案打开,做读的动作:

file.read(buf, sizeof(buf));

将读出来的资料印在Serial Monitor上面之后,最后将Fat File System关闭

fs.end();
